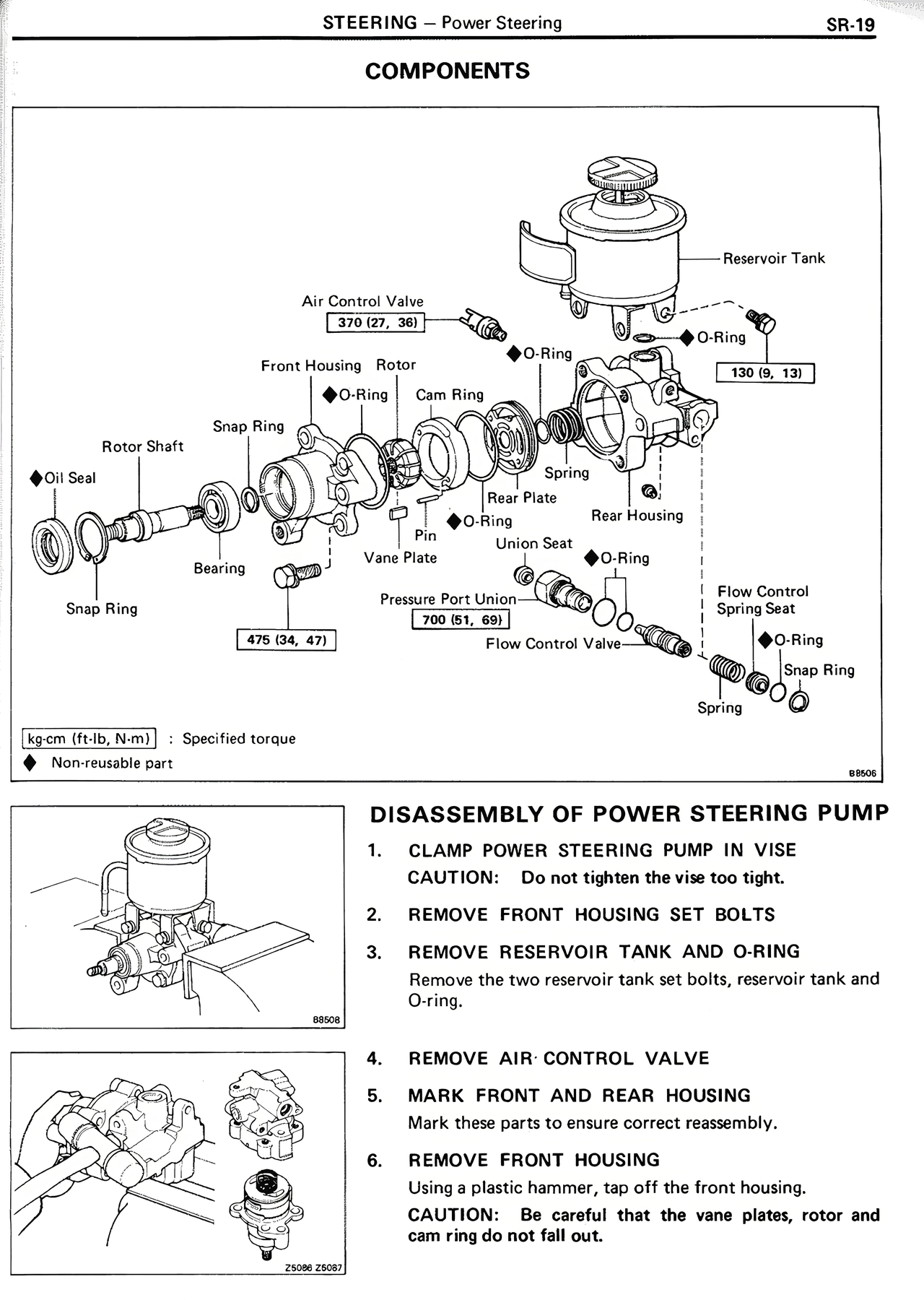

STEERING — Power Steering SR-19
COMPONENTS
Reservoir Tank
Air Control Valve
370 [27, 36]
O-Ring
O-Ring
Front Housing Rotor
130 [9, 13]
Cam Ring
O-Ring
Snap Ring
Rotor Shaft
Spring
Rear Plate
O-Ring
Pin
Rear Housing
Oil Seal
Vane Plate
Union Seat
Bearing
O-Ring
Flow Control
Pressure Port Union
Spring Seat
700 [51, 69]
Snap Ring
Flow Control Valve
O-Ring
476 [34, 47]
Snap Ring
Spring
kg·cm [ft·lb, N·m] : Specified torque
♦ Non-reusable part
B9906
DISASSEMBLY OF POWER STEERING PUMP
1. CLAMP POWER STEERING PUMP IN VISE
CAUTION: Do not tighten the vise too tight.
2. REMOVE FRONT HOUSING SET BOLTS
3. REMOVE RESERVOIR TANK AND O-RING
Remove the two reservoir tank set bolts, reservoir tank and
O-ring.
B9908
4. REMOVE AIR CONTROL VALVE
5. MARK FRONT AND REAR HOUSING
Mark these parts to ensure correct reassembly.
6. REMOVE FRONT HOUSING
Using a plastic hammer, tap off the front housing.
CAUTION: Be careful that the vane plates, rotor and
cam ring do not fall out.
Z5266 [Z0067]
