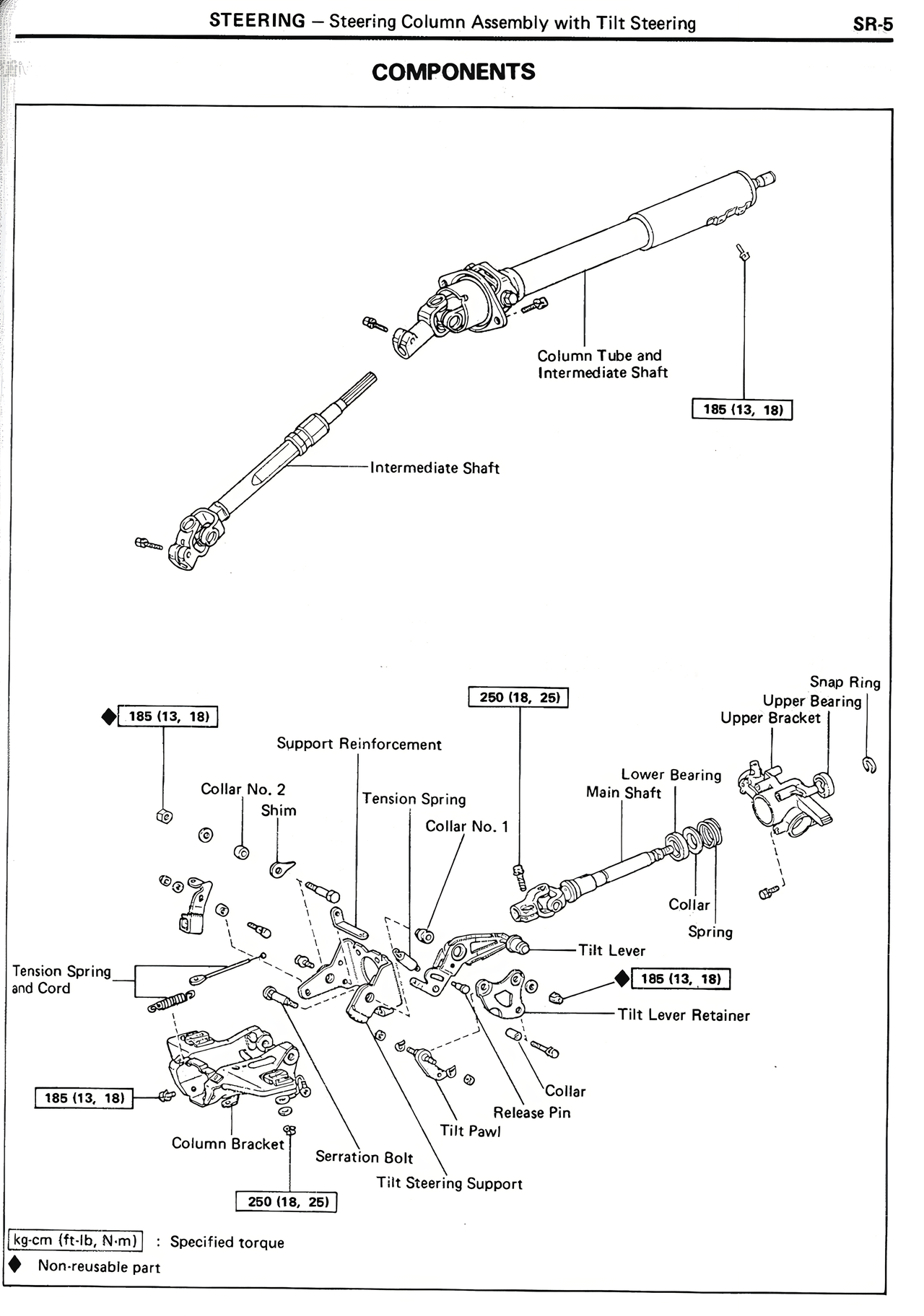

STEERING — Steering Column Assembly with Tilt Steering SR-5
COMPONENTS
Column Tube and
Intermediate Shaft
●185 (13, 18)
Intermediate Shaft
◆185 (13, 18)
Support Reinforcement
Collar No. 2
Shim
Tension Spring
and Cord
●185 (13, 18)
Column Bracket
●250 (18, 26)
Tension Spring
Collar No. 1
Tilt Lever
Tilt Pawl
Serration Bolt
Tilt Steering Support
●260 (18, 26)
Main Shaft
Tilt Lever Retainer
Release Pin
Snap Ring
Upper Bearing
Upper Bracket
Lower Bearing
Collar
Spring
●185 (13, 18)
kg·cm (ft·lb, N·m) : Specified torque
◆ Non-reusable part
