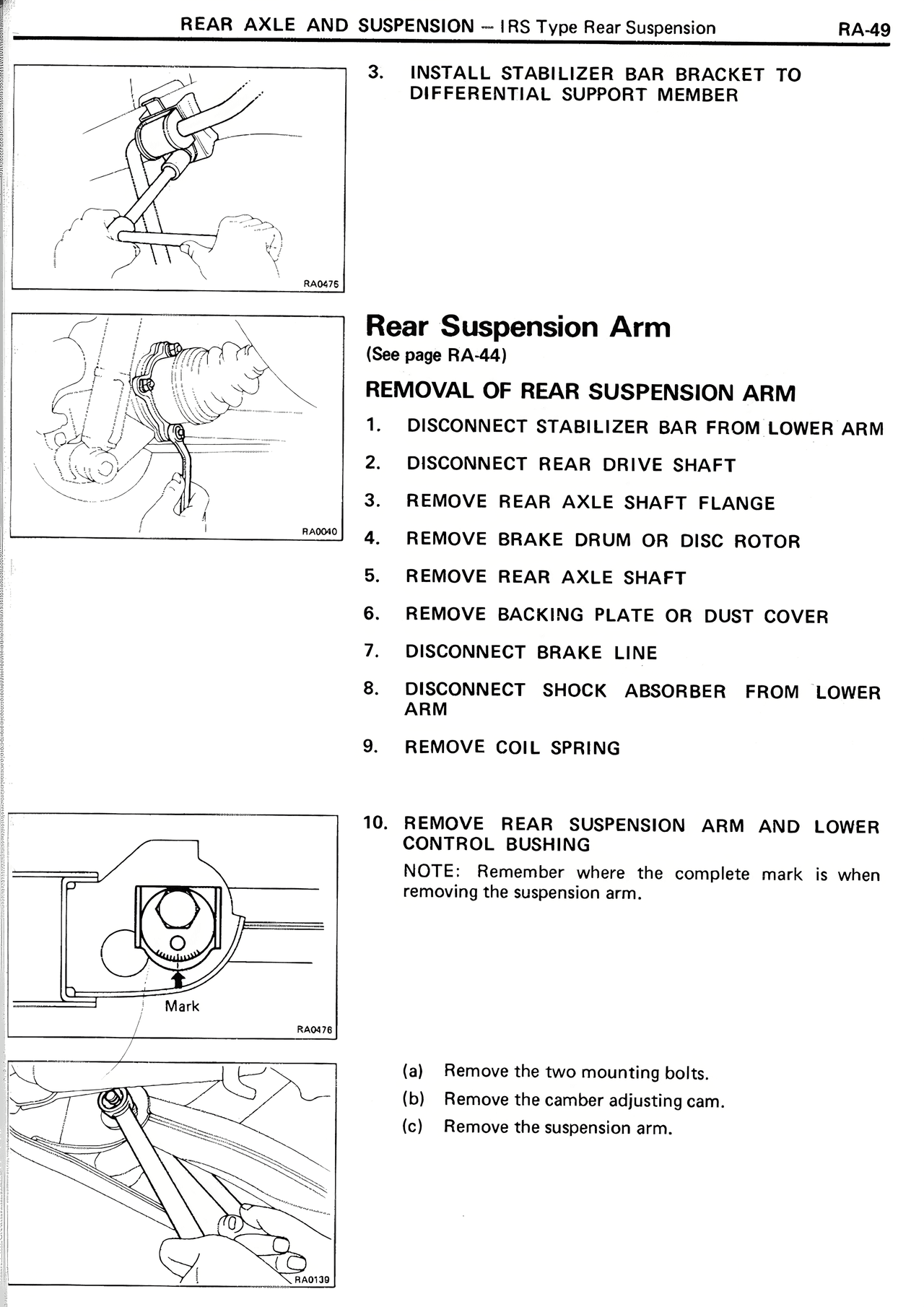

REAR AXLE AND SUSPENSION - IRS Type Rear Suspension — MK2 Supra Rear Axle And Suspension, page 49
100%
3. INSTALL STABILIZER BAR BRACKET TO DIFFERENTIAL SUPPORT MEMBER Rear Suspension Arm (See page RA-44) REMOVAL OF REAR SUSPENSION ARM 1. DISCONNECT STABILIZER BAR FROM LOWER ARM 2. DISCONNECT REAR DRIVE SHAFT 3. REMOVE REAR AXLE SHAFT FLANGE 4. REMOVE BRAKE DRUM OR DISC ROTOR 5. REMOVE REAR AXLE SHAFT 6. REMOVE BACKING PLATE OR DUST COVER 7. DISCONNECT BRAKE LINE 8. DISCONNECT SHOCK ABSORBER FROM LOWER ARM 9. REMOVE COIL SPRING 10. REMOVE REAR SUSPENSION ARM AND LOWER CONTROL ARM BUSHING NOTE: Remember where the complete mark is when removing the suspension arm. Mark (a) Remove the two mounting bolts. (b) Remove the camber adjusting cam. (c) Remove the suspension arm.
