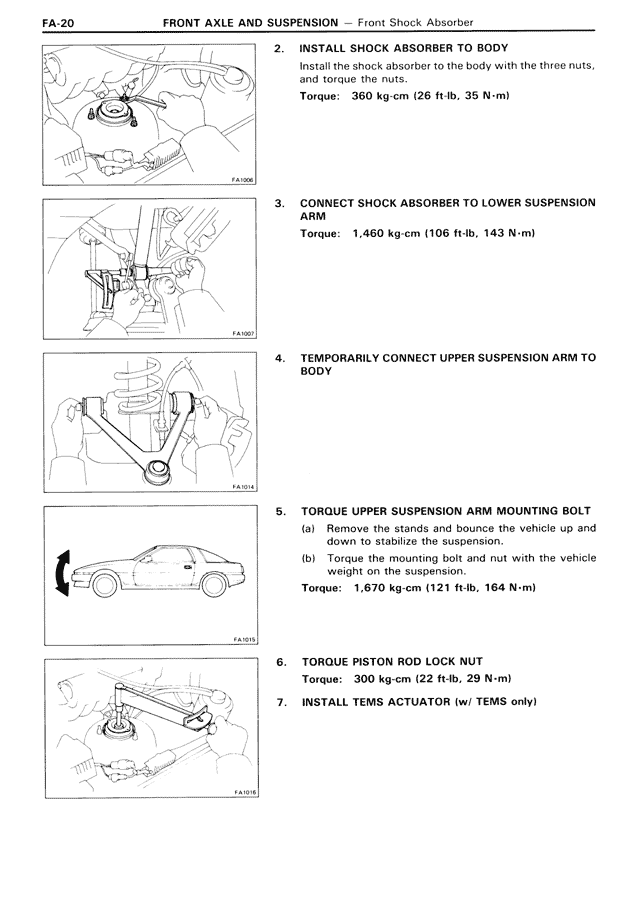

FA-20
FRONT AXLE AND SUSPENSION — Front Shock Absorber
2. INSTALL SHOCK ABSORBER TO BODY
Install the shock absorber to the body with the three nuts, and torque the nuts.
Torque: 360 kg·cm (26 ft·lb, 35 N·m)
3. CONNECT SHOCK ABSORBER TO LOWER SUSPENSION ARM
Torque: 1,460 kg·cm (106 ft·lb, 143 N·m)
4. TEMPORARILY CONNECT UPPER SUSPENSION ARM TO BODY
5. TORQUE UPPER SUSPENSION ARM MOUNTING BOLT
(a) Remove the jack stands and raise up the vehicle up and down to stabilize the suspension.
(b) Torque the mounting bolt and nut with the vehicle weight on the suspension.
Torque: 1,670 kg·cm (121 ft·lb, 164 N·m)
6. TORQUE PISTON ROD LOCK NUT
Torque: 300 kg·cm (22 ft·lb, 29 N·m)
7. INSTALL TEMS ACTUATOR (w/ TEMS only)
