S16/Door Locks — Door Lock Control Relay, page 2

2 / 3
p.003

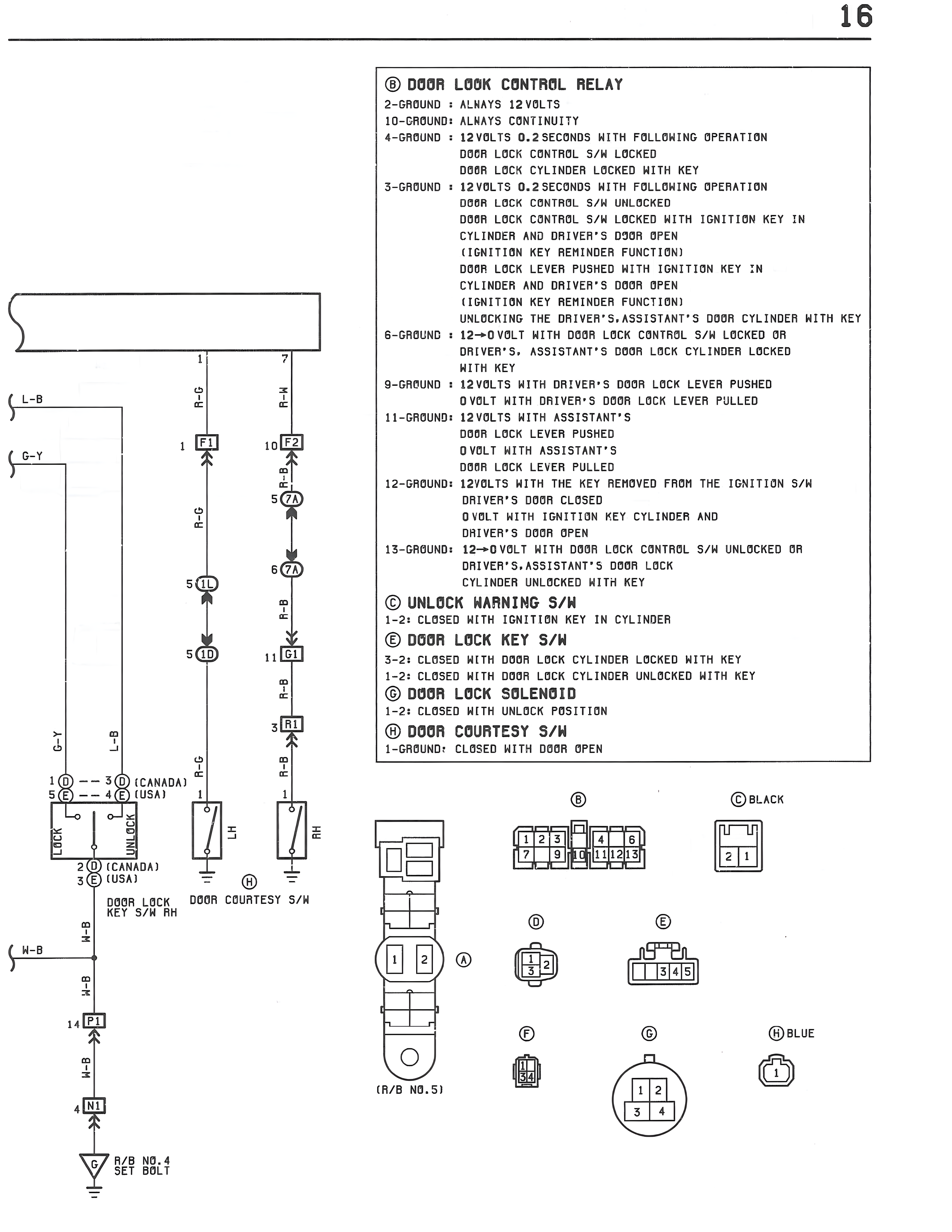

Door Lock Control Relay — MK3 Supra Door Locks wiring diagram, page 2
100%
Page text (OCR transcript)
16

⑧ DOOR LOCK CONTROL RELAY
2-GROUND : ALWAYS 12 VOLTS
10-GROUND: ALWAYS CONTINUITY
4-GROUND : 12 VOLTS 0.2 SECONDS WITH FOLLOWING OPERATION
  DOOR LOCK CONTROL S/M LOCKED
  DOOR LOCK CYLINDER LOCKED WITH KEY
3-GROUND : 12 VOLTS 0.2 SECONDS WITH FOLLOWING OPERATION
  DOOR LOCK CONTROL S/M UNLOCKED
  DOOR LOCK CONTROL S/M LOCKED WITH IGNITION KEY IN
  CYLINDER AND DRIVER'S DOOR OPEN
  (IGNITION KEY REMINDER FUNCTION)
  DOOR LOCK LEVER PUSHED WITH IGNITION KEY IN
  CYLINDER AND DRIVER'S DOOR OPEN
  (IGNITION KEY REMINDER FUNCTION)
  UNLOCKING THE DRIVER'S, ASSISTANT'S DOOR CYLINDER WITH KEY
6-GROUND : 12 ―0 VOLT WITH DOOR LOCK CONTROL S/M LOCKED OR
  DRIVER'S, ASSISTANT'S DOOR LOCK CYLINDER LOCKED
  WITH KEY
9-GROUND : 12 VOLTS WITH DRIVER'S DOOR LOCK LEVER PUSHED
  0 VOLT WITH DRIVER'S DOOR LOCK LEVER PULLED
11-GROUND: 12 VOLTS WITH ASSISTANT'S
  DOOR LOCK LEVER PUSHED
  0 VOLT WITH ASSISTANT'S
  DOOR LOCK LEVER PULLED
12-GROUND: 12VOLTS WITH THE KEY REMOVED FROM THE IGNITION S/M
  DRIVER'S DOOR CLOSED
  0 VOLT WITH IGNITION KEY CYLINDER AND
  DRIVER'S DOOR OPEN
13-GROUND: 12―0 VOLT WITH DOOR LOCK CONTROL S/M UNLOCKED OR
  DRIVER'S, ASSISTANT'S DOOR LOCK
  CYLINDER UNLOCKED WITH KEY

⑥ UNLOCK WARNING S/M
1-2: CLOSED WITH IGNITION KEY IN CYLINDER

⑧ DOOR LOCK KEY S/M
3-2: CLOSED WITH DOOR LOCK CYLINDER LOCKED WITH KEY
1-2: CLOSED WITH DOOR LOCK CYLINDER UNLOCKED WITH KEY

⑧ DOOR LOCK SOLENOID
1-2: CLOSED WITH UNLOCK POSITION

⑧ DOOR COURTESY S/M
1-GROUND: CLOSED WITH DOOR OPEN

L-B
G-Y

1 F1
H-G
5 7A
5 D
5 10
H-G
3 B1
H-G

1(D) ― 2(C) (CANADA)
5(C) ― 4(C) (USA)
     :
     :
UNLOCK   LOCK
     :
     :
2(D) (CANADA)
3(C) (USA)

DOOR LOCK   DOOR COURTESY S/M
KEY S/M RH

H-B
H-B
14 F1
H-R
4 N1
R/B NO.4
SET BOLT

10 F2
G-L
6 7A
P-B
11 D1
P-B

LH    RH

⑧

[Connector diagrams showing:
B: 6-pin connector (1,2,3,4,5 and additional pins 7,9,10,11,12,13)
E: 4-pin connector (1,3,4,5)
D: 3-pin connector
F: Multi-pin connector
G: 4-pin circular connector (1,2,3,4)

© BLACK (2-pin)
⑪ BLUE (1-pin)]

(R/B NO.5)
