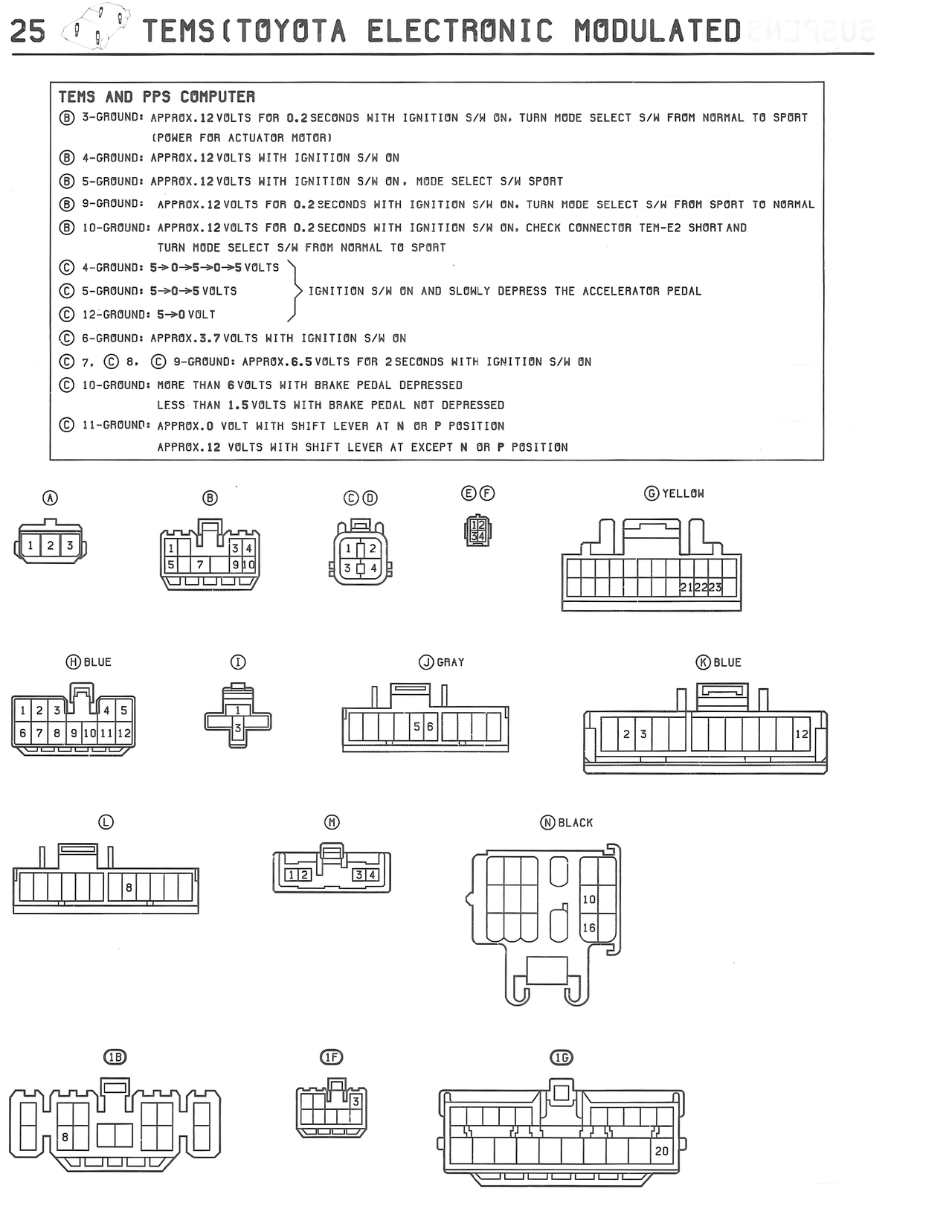

TEMS and Pps Computer — MK3 Supra TEMS wiring diagram, page 3
100%
Page text (OCR transcript)
25 TEMS(TOYOTA ELECTRONIC MODULATED

TEMS AND PPS COMPUTER
® 3-GROUND: APPROX.12 VOLTS FOR 0.2 SECONDS WITH IGNITION S/W ON. TURN MODE SELECT S/W FROM NORMAL TO SPORT (POWER FOR ACTUATOR MOTOR)
® 4-GROUND: APPROX.12 VOLTS WITH IGNITION S/W ON
® 5-GROUND: APPROX.12 VOLTS WITH IGNITION S/W ON. MODE SELECT S/W SPORT
® 9-GROUND: APPROX.12 VOLTS FOR 0.2 SECONDS WITH IGNITION S/W ON. TURN MODE SELECT S/W FROM SPORT TO NORMAL
® 10-GROUND: APPROX.12 VOLTS FOR 0.2 SECONDS WITH IGNITION S/W ON. CHECK CONNECTOR TEM-E2 SHORT AND TURN MODE SELECT S/W FROM NORMAL TO SPORT
© 4-GROUND: 5->0->5->0->5 VOLTS
© 5-GROUND: 5->0->5 VOLTS     IGNITION S/W ON AND SLOWLY DEPRESS THE ACCELERATOR PEDAL
© 12-GROUND: 5->0 VOLT
© 6-GROUND: APPROX.3.7 VOLTS WITH IGNITION S/W ON
© 7. © 8. © 9-GROUND: APPROX.8.5 VOLTS FOR 2 SECONDS WITH IGNITION S/W ON
© 10-GROUND: MORE THAN 8 VOLTS WITH BRAKE PEDAL DEPRESSED
LESS THAN 1.5 VOLTS WITH BRAKE PEDAL NOT DEPRESSED
® 11-GROUND: APPROX.0 VOLT WITH SHIFT LEVER AT N OR P POSITION
APPROX.12 VOLTS WITH SHIFT LEVER AT EXCEPT N OR P POSITION

Ⓐ BLUE
Ⓑ
©©
ⒺⒻ
⑥YELLOW

1 2 3
1 3 4
1 2
2|2|2|3
5 7 8 C
5 4

ⒶBLUE
Ⓓ
ⒿGRAY
ⓀBLUE

1 2 3 4 5
5 6
2 3 12
6 7 8 9 10 11 12

Ⓛ
Ⓜ
ⓃBLACK

8
1 2 3 4
10
16

Ⓑ
Ⓕ
Ⓖ

8
20
