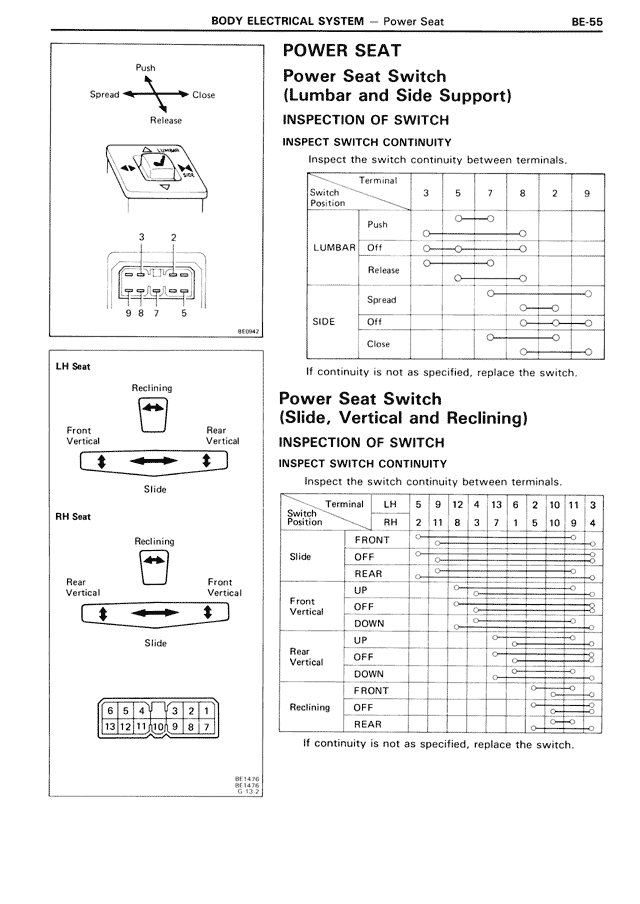

POWER SEAT — MK3 Supra Body Electrical System, page 55
100%
POWER SEAT Power Seat Switch (Lumbar and Side Support) INSPECTION OF SWITCH INSPECT SWITCH CONTINUITY Inspect the switch continuity between terminals. Switch Position | Terminal | 3 | 5 | 7 | 8 | 2 | 9 LUMBAR | Push | [continuity diagram] LUMBAR | Off | [continuity diagram] LUMBAR | Release | [continuity diagram] LUMBAR | Spread | [continuity diagram] SIDE | Off | [continuity diagram] SIDE | Close | [continuity diagram] If continuity is not as specified, replace the switch. Power Seat Switch (Slide, Vertical and Reclining) INSPECTION OF SWITCH INSPECT SWITCH CONTINUITY Inspect the switch continuity between terminals. Switch Position | Terminal | LH | 6 | 9 | 12 | 4 | 13 | 6 | 2 | 10 | 11 | 3 Switch Position | Terminal | RH | 2 | 11 | 8 | 3 | 7 | 1 | 5 | 10 | 9 | 4 Slide | FRONT | OFF | [continuity diagram] Slide | FRONT | REAR | [continuity diagram] Front Vertical | UP | [continuity diagram] Front Vertical | OFF | [continuity diagram] Front Vertical | DOWN | [continuity diagram] Rear Vertical | UP | [continuity diagram] Rear Vertical | OFF | [continuity diagram] Rear Vertical | DOWN | [continuity diagram] Reclining | FRONT | OFF | [continuity diagram] Reclining | FRONT | REAR | [continuity diagram] If continuity is not as specified, replace the switch. LH Seat Reclining Front Vertical | Rear Vertical Slide RH Seat Reclining Rear Vertical | Front Vertical Slide [Connector diagram showing pins: 6 5 4 3 2 1 and 13 12 11 10 9 8 7] Push Spread | Close Release [Connector diagram showing pins: 3 2 and 9 8 7 5] BE004 BE1476 BE1478 BE1573
