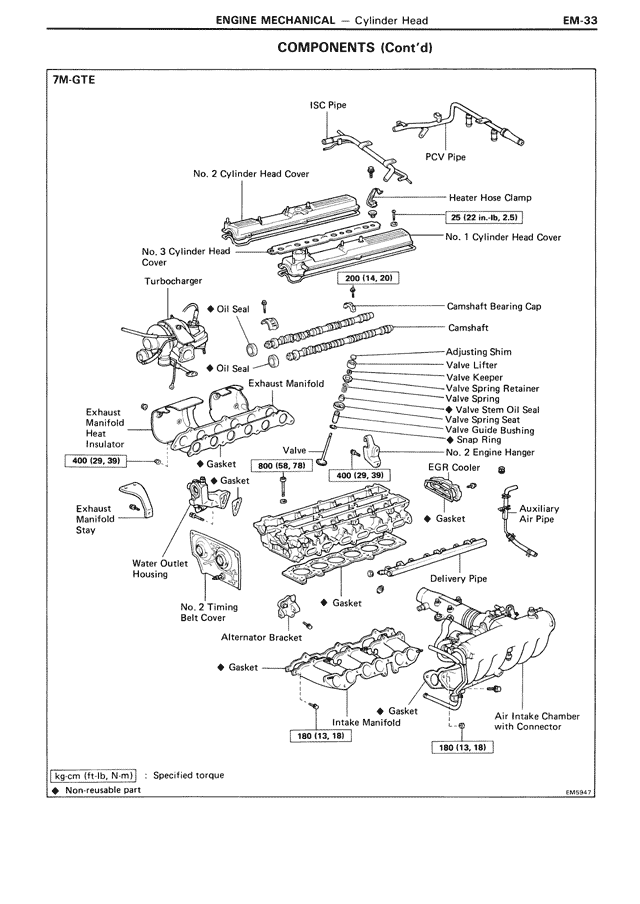

COMPONENTS (Cont'd) — MK3 Supra Engine Mechanical, page 33
100%
7M-GTE ISC Pipe PCV Pipe No. 2 Cylinder Head Cover Heater Hose Clamp 26 [22 in.-lb, 2.0] No. 1 Cylinder Head Cover No. 3 Cylinder Head Cover 200 [14, 20] Turbocharger Camshaft Bearing Cap Oil Seal Camshaft Adjusting Shim Valve Lifter Valve Keeper Oil Seal Valve Spring Retainer Valve Spring Exhaust Manifold Valve Stem Oil Seal Valve Valve Guide Bushing Snap Ring 400 [29, 30] 800 [58, 78] No. 2 Engine Hanger Gasket Valve EGR Cooler 400 [29, 30] Exhaust Manifold Stay Gasket Auxiliary Air Pipe Water Outlet Housing Delivery Pipe No. 2 Timing Belt Cover Gasket Alternator Bracket Gasket Gasket Intake Manifold 180 [13, 18] Air Intake Chamber with Connector 180 [13, 18] kg·cm [ft·lb, N·m] : Specified torque ◆ Non-reusable part 13M3437
