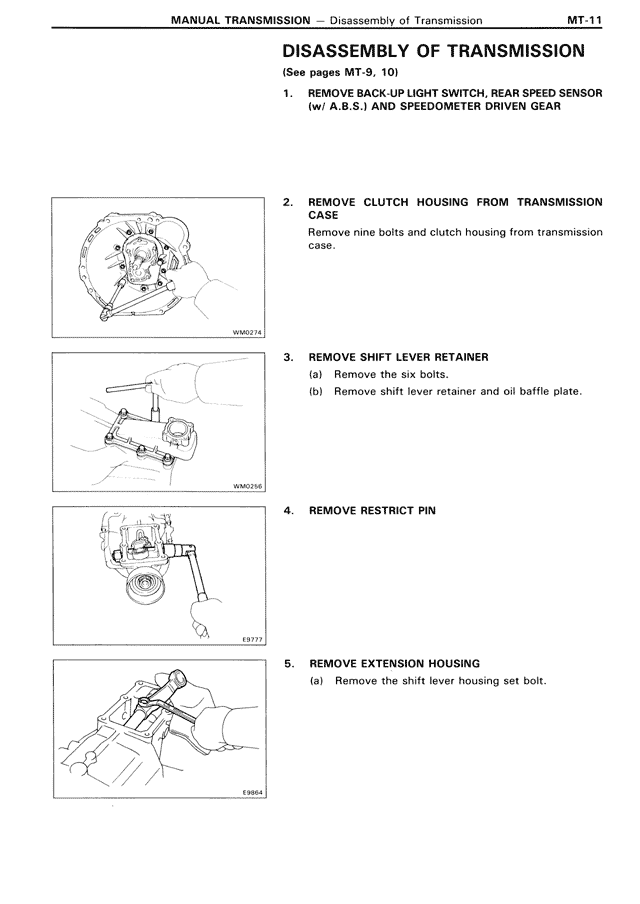

DISASSEMBLY OF TRANSMISSION — MK3 Supra Manual Transmission, page 11
100%
DISASSEMBLY OF TRANSMISSION (See pages MT-9, 10) 1. REMOVE BACK-UP LIGHT SWITCH, REAR SPEED SENSOR (w/ A.B.S.) AND SPEEDOMETER DRIVEN GEAR 2. REMOVE CLUTCH HOUSING FROM TRANSMISSION CASE Remove nine bolts and clutch housing from transmission case. 3. REMOVE SHIFT LEVER RETAINER (a) Remove the six bolts. (b) Remove shift lever retainer and oil baffle plate. 4. REMOVE RESTRICT PIN 5. REMOVE EXTENSION HOUSING (a) Remove the shift lever housing set bolt.
