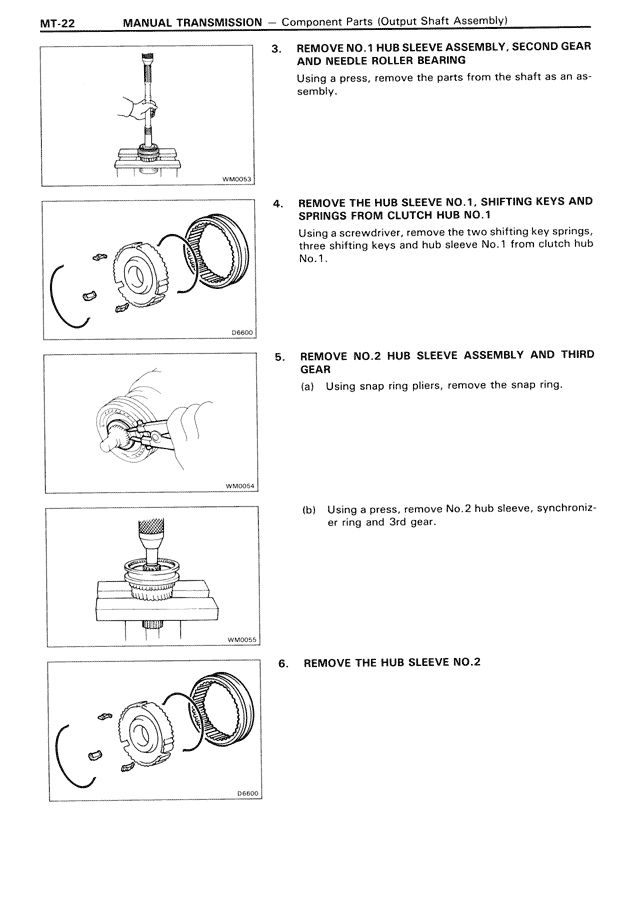

MANUAL TRANSMISSION — Component Parts (Output Shaft Assembly) — MK3 Supra Manual Transmission, page 22
100%
MT-22 MANUAL TRANSMISSION — Component Parts (Output Shaft Assembly) 3. REMOVE NO.1 HUB SLEEVE ASSEMBLY, SECOND GEAR AND NEEDLE ROLLER BEARING Using a press, remove the parts from the shaft as an assembly. 4. REMOVE THE HUB SLEEVE NO.1, SHIFTING KEYS AND SPRINGS FROM CLUTCH HUB NO.1 Using a screwdriver, remove the two shifting key springs, three shifting keys and hub sleeve No.1 from clutch hub No.1. 5. REMOVE NO.2 HUB SLEEVE ASSEMBLY AND THIRD GEAR (a) Using snap ring pliers, remove the snap ring. (b) Using a press, remove No.2 hub sleeve, synchronizer ring and 3rd gear. 6. REMOVE THE HUB SLEEVE NO.2
