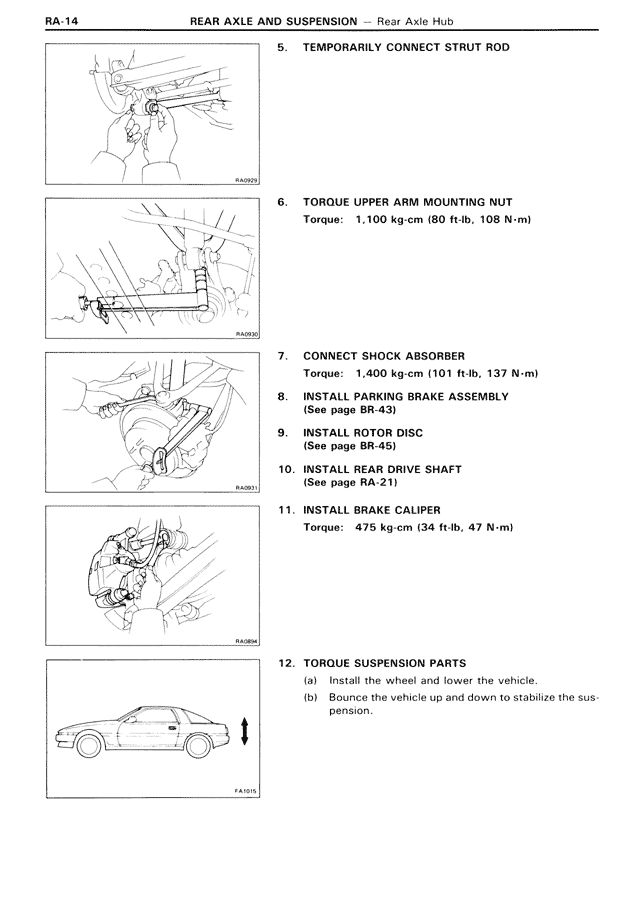

REAR AXLE AND SUSPENSION — Rear Axle Hub — MK3 Supra Rear Axle & Suspension, page 14
100%
5. TEMPORARILY CONNECT STRUT ROD 6. TORQUE UPPER ARM MOUNTING NUT Torque: 1,100 kg·cm (80 ft·lb, 108 N·m) 7. CONNECT SHOCK ABSORBER Torque: 1,400 kg·cm (101 ft·lb, 137 N·m) 8. INSTALL PARKING BRAKE ASSEMBLY (See page BR-43) 9. INSTALL ROTOR DISC (See page BR-45) 10. INSTALL REAR DRIVE SHAFT (See page RA-21) 11. INSTALL BRAKE CALIPER Torque: 475 kg·cm (34 ft·lb, 47 N·m) 12. TORQUE SUSPENSION PARTS (a) Install the wheel and lower the vehicle. (b) Bounce the vehicle up and down to stabilize the suspension.
