ABS/ABS and Traction Control5 / 15
p.006

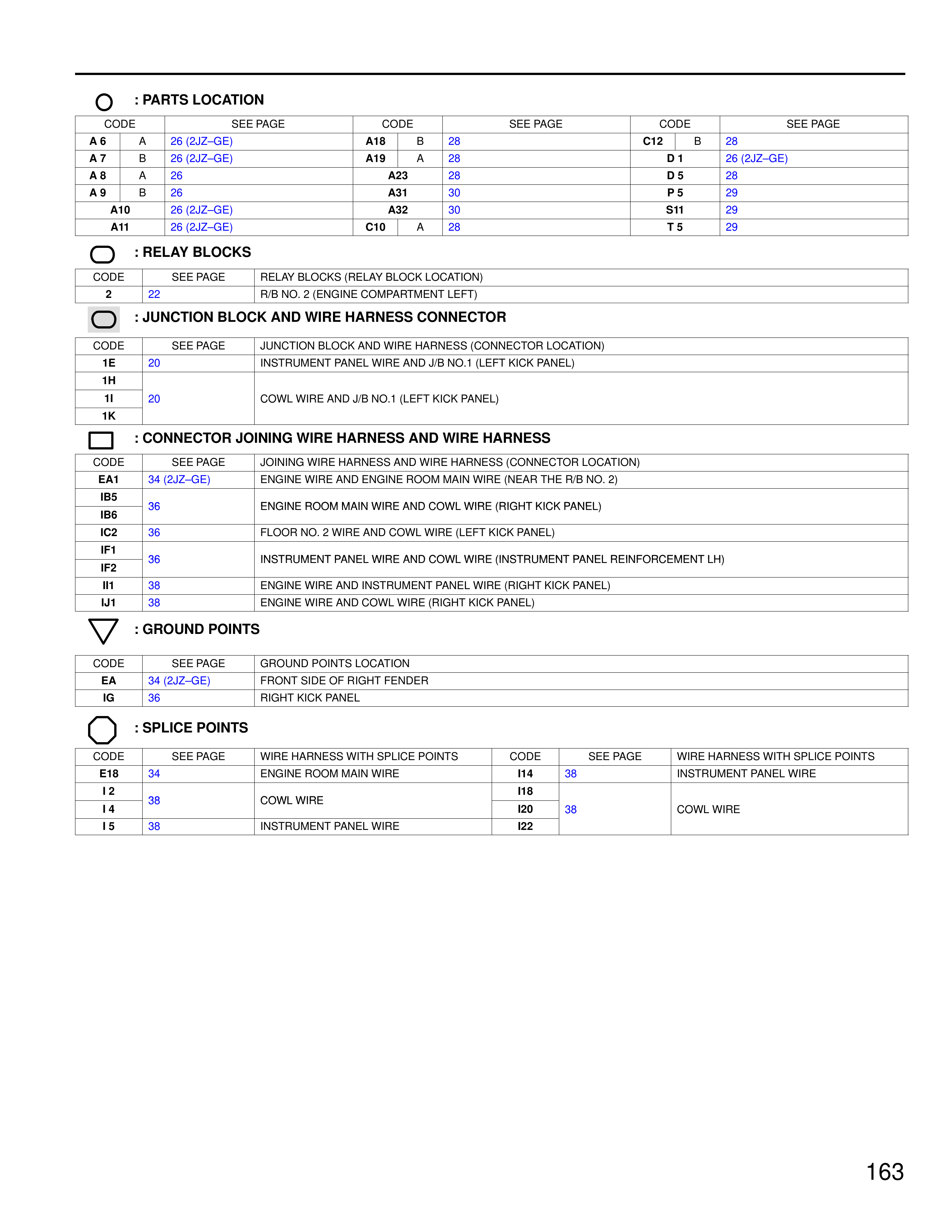

PARTS LOCATION, RELAY BLOCKS, JUNCTION BLOCK, CONNECTOR, GROUND POINTS, SPLICE POINTS — MK4 Supra ABS and Traction Control wiring diagram, page 5
100%
: PARTS LOCATION CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE A6 A 28 (2JZ-GE) A18 B 28 C12 B 28 A7 B 26 (2JZ-GE) A19 A 28 D1 26 (2JZ-GE) A8 A 26 A23 28 D5 28 A9 B 26 A31 30 P5 29 A10 26 (2JZ-GE) A32 30 S11 29 A11 26 (2JZ-GE) C10 A 28 T5 29 : RELAY BLOCKS CODE SEE PAGE RELAY BLOCKS (RELAY BLOCK LOCATION) 2 22 R/B NO. 2 (ENGINE COMPARTMENT LEFT) : JUNCTION BLOCK AND WIRE HARNESS CONNECTOR CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION) 1E 20 INSTRUMENT PANEL WIRE AND J/B NO.1 (LEFT KICK PANEL) 1H 1I 20 COWL WIRE AND J/B NO.1 (LEFT KICK PANEL) 1K : CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION) EA1 34 (2JZ-GE) ENGINE WIRE AND ENGINE ROOM MAIN WIRE (NEAR THE R/B NO. 2) IB5 IB6 36 ENGINE ROOM MAIN WIRE AND COWL WIRE (RIGHT KICK PANEL) IC2 36 FLOOR NO. 2 WIRE AND COWL WIRE (LEFT KICK PANEL) IF1 IF2 36 INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH) II1 38 ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL) LI1 38 ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL) : GROUND POINTS CODE SEE PAGE GROUND POINTS LOCATION EA 34 (2JZ-GE) FRONT SIDE OF RIGHT FENDER IG 36 RIGHT KICK PANEL : SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS E18 34 ENGINE ROOM MAIN WIRE I14 38 INSTRUMENT PANEL WIRE I2 I18 I4 38 COWL WIRE I20 38 COWL WIRE I5 38 INSTRUMENT PANEL WIRE I22
