TSRM/MK4 Supra/Wiring Diagrams
Repair ManualWiring Diagrams
p.005
CM/Combination Meter6 / 7
p.007

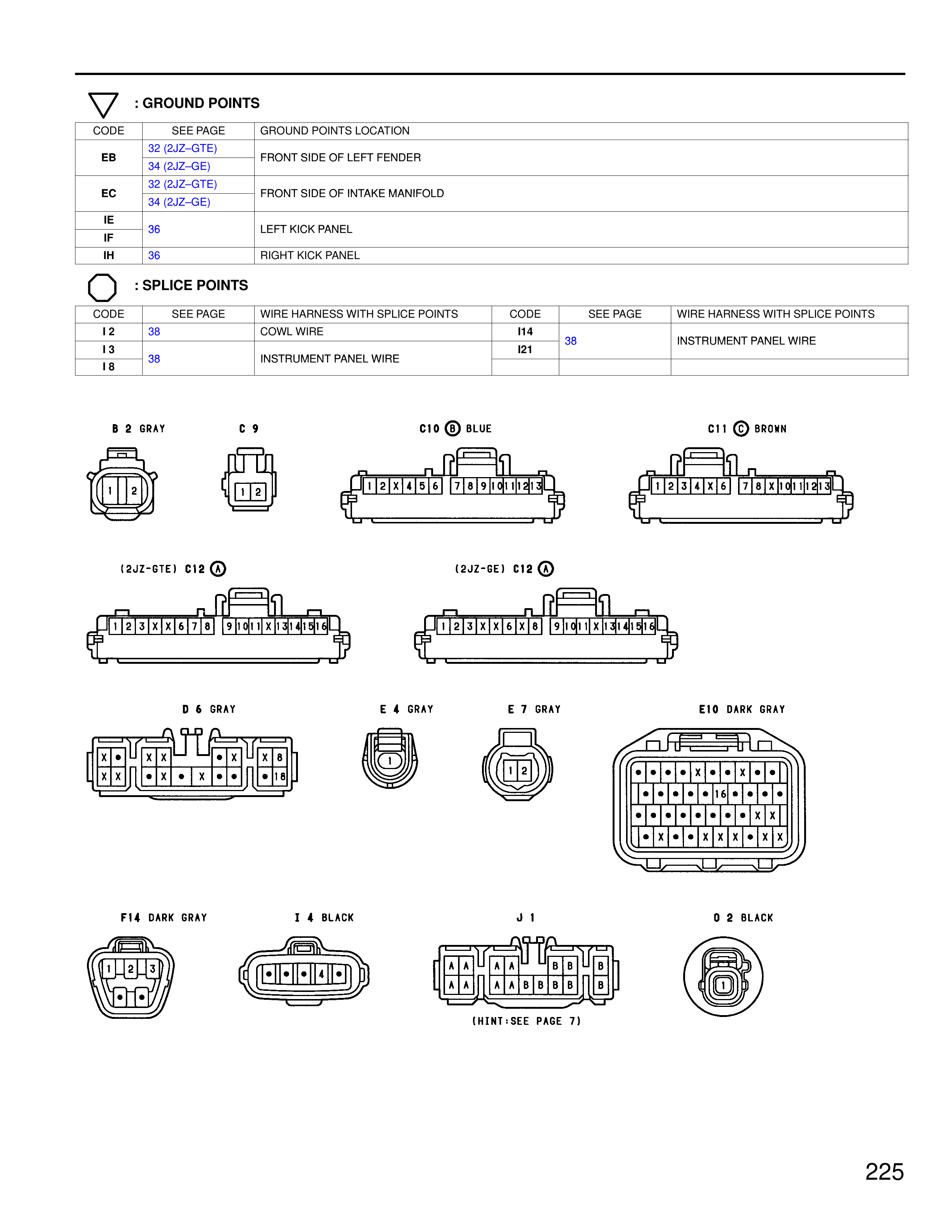

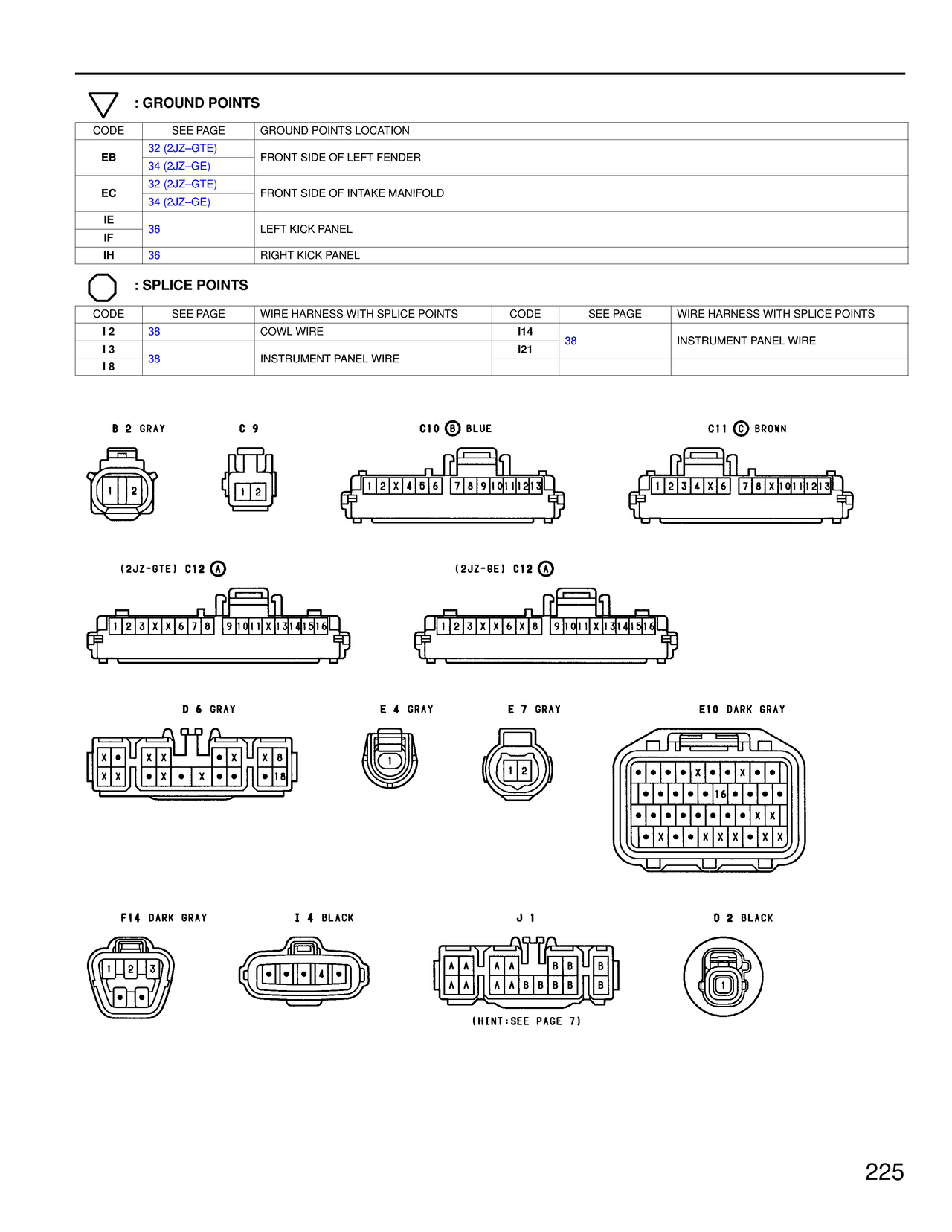

CONNECTOR DIAGRAMS — MK4 Supra Combination Meter wiring diagram, page 6
100%
: GROUND POINTS CODE | SEE PAGE | GROUND POINTS LOCATION EB | 32 (2JZ-GTE) 34 (2JZ-GE) | FRONT SIDE OF LEFT FENDER EC | 32 (2JZ-GTE) 34 (2JZ-GE) | FRONT SIDE OF INTAKE MANIFOLD IE IF | 36 | LEFT KICK PANEL IH | 36 | RIGHT KICK PANEL : SPLICE POINTS CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS | CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS I 2 | 38 | COWL WIRE | I14 | 38 | INSTRUMENT PANEL WIRE I 3 | 38 | INSTRUMENT PANEL WIRE | I21 | | I 8 | | | | | B 2 GRAY C 9 C10 ⓓ BLUE C11 ⓓ BROWN (2JZ-GTE) C12 ⓓ (2JZ-GE) C12 ⓓ D 6 GRAY E 4 GRAY E 7 GRAY E10 DARK GRAY F14 DARK GRAY I 4 BLACK J 1 O 2 BLACK (HINT:SEE PAGE 7) 225
