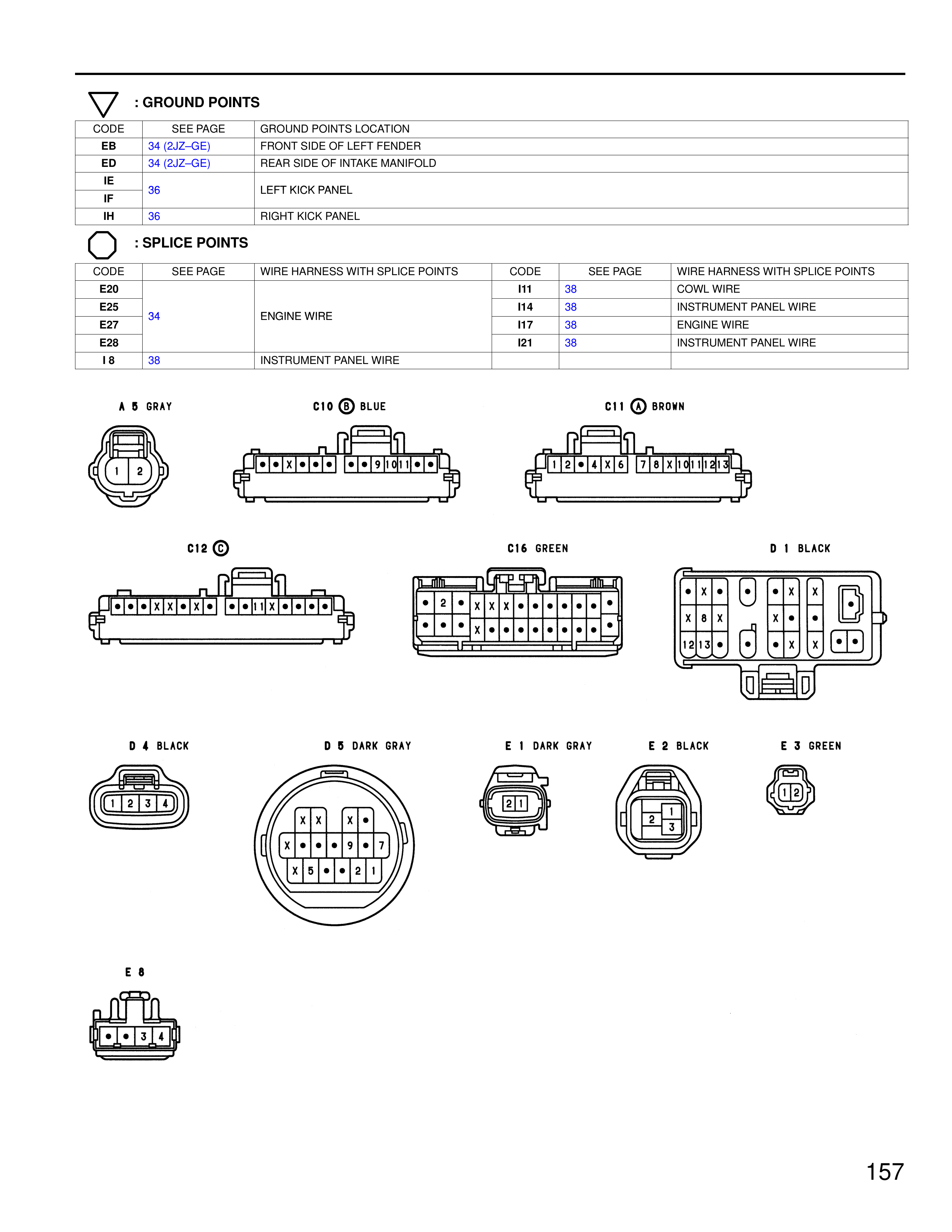

Electronically Controlled Transmission — MK4 Supra Electronically Controlled Transmission wiring diagram, page 17
100%
Page text (OCR transcript)
GROUND POINTS

CODE | SEE PAGE | GROUND POINTS LOCATION
EB | 34 (2JZ-GE) | FRONT SIDE OF LEFT FENDER
ED | 34 (2JZ-GE) | REAR SIDE OF INTAKE MANIFOLD
IE | 36 | LEFT KICK PANEL
IF | 36 |
IH | 36 | RIGHT KICK PANEL

SPLICE POINTS

CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS | CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS
E20 | 34 | ENGINE WIRE | I11 | 38 | COWL WIRE
E25 | 34 | ENGINE WIRE | I14 | 38 | INSTRUMENT PANEL WIRE
E27 | 34 | ENGINE WIRE | I17 | 38 | ENGINE WIRE
E28 | 38 | INSTRUMENT PANEL WIRE | I21 | 38 | INSTRUMENT PANEL WIRE
I8 | 38 | INSTRUMENT PANEL WIRE

A 6 GRAY | C10 BLUE | C11 BROWN

C12 C | C16 GREEN | D 1 BLACK

D 4 BLACK | D 5 DARK GRAY | E 1 DARK GRAY | E 2 BLACK | E 3 GREEN

E 8

157
