TSRM/MK4 Supra/Wiring Diagrams
Repair ManualWiring Diagrams
p.002
RAP/Radio and Player3 / 6
p.004

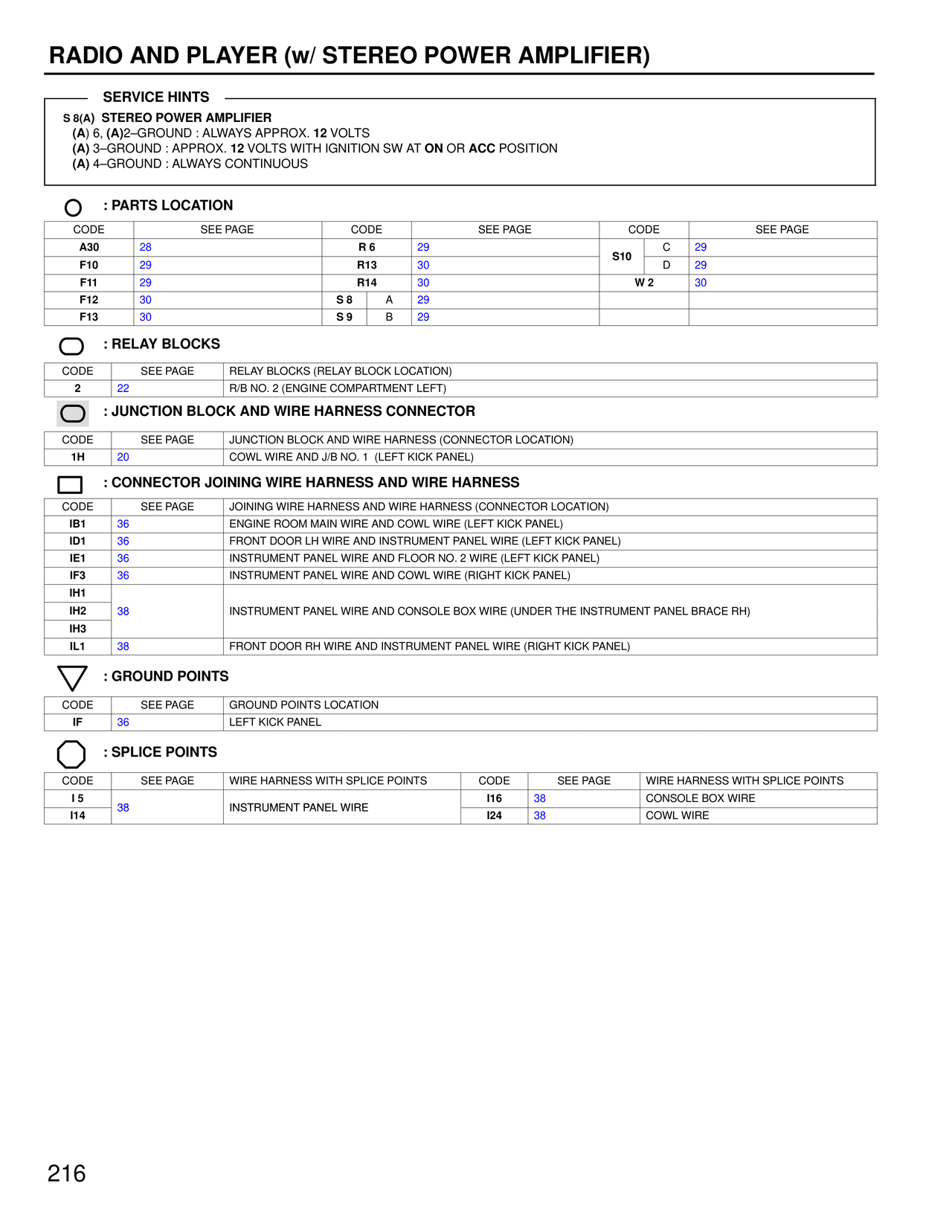

SERVICE HINTS AND PARTS LOCATION — MK4 Supra Radio and Player wiring diagram, page 3
100%

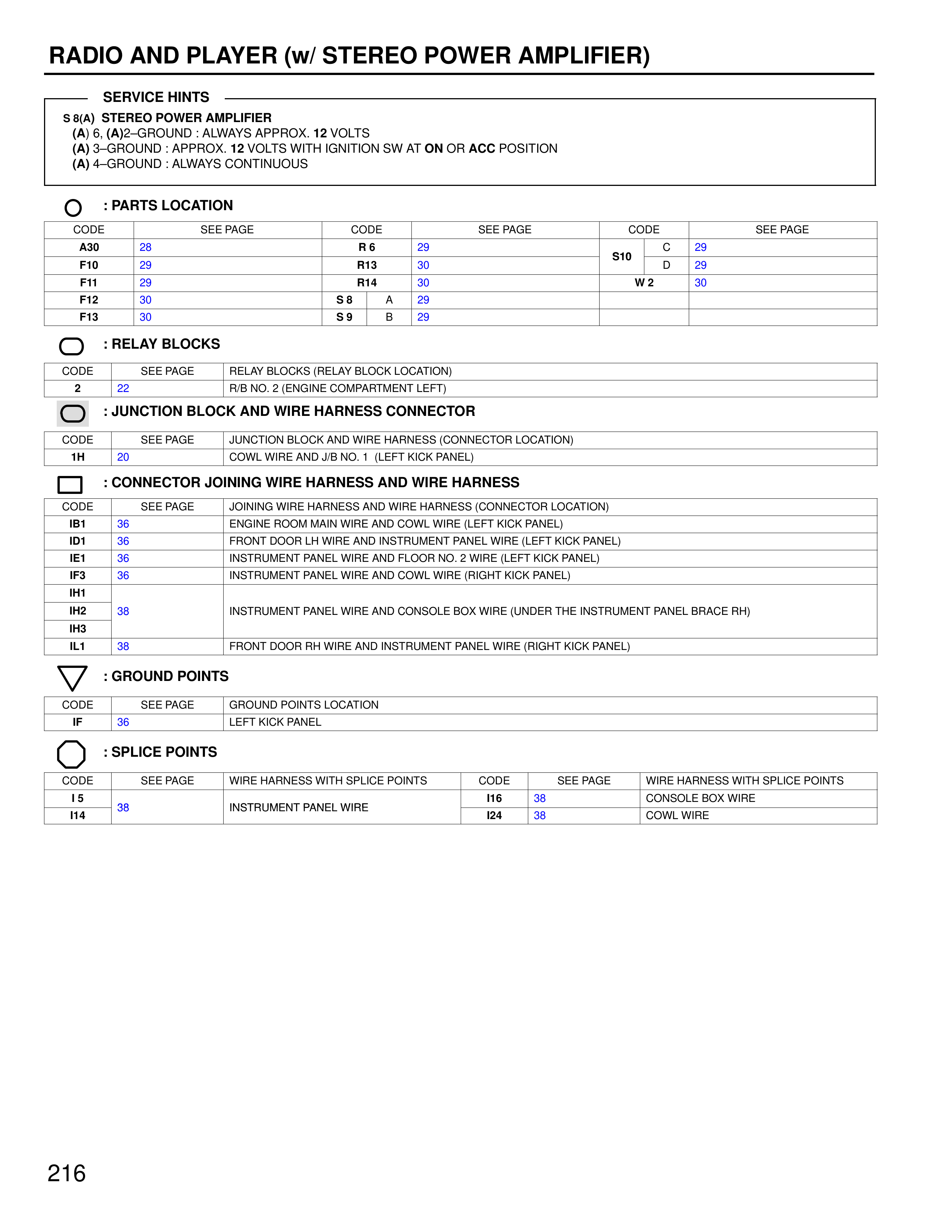

RADIO AND PLAYER (w/ STEREO POWER AMPLIFIER) SERVICE HINTS S 8(A) STEREO POWER AMPLIFIER (A) 6, (A)2–GROUND : ALWAYS APPROX. 12 VOLTS (A) 3–GROUND : APPROX. 12 VOLTS WITH IGNITION SW AT ON OR ACC POSITION (A) 4–GROUND : ALWAYS CONTINUOUS : PARTS LOCATION CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE A30 28 R 6 29 S10 C 29 F10 29 R13 30 D 29 F11 29 R14 30 W 2 30 F12 30 S 8 A 29 F13 30 S 9 B 29 : RELAY BLOCKS CODE SEE PAGE RELAY BLOCKS (RELAY BLOCK LOCATION) 2 22 R/B NO. 2 (ENGINE COMPARTMENT LEFT) : JUNCTION BLOCK AND WIRE HARNESS CONNECTOR CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION) 1H 20 COWL WIRE AND J/B NO. 1 (LEFT KICK PANEL) : CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION) IB1 36 ENGINE ROOM MAIN WIRE AND COWL WIRE (LEFT KICK PANEL) ID1 36 FRONT DOOR LH WIRE AND INSTRUMENT PANEL WIRE (LEFT KICK PANEL) IE1 36 INSTRUMENT PANEL WIRE AND FLOOR NO. 2 WIRE (LEFT KICK PANEL) IF3 36 INSTRUMENT PANEL WIRE AND COWL WIRE (RIGHT KICK PANEL) IH1 IH2 38 INSTRUMENT PANEL WIRE AND CONSOLE BOX WIRE (UNDER THE INSTRUMENT PANEL BRACE RH) IH3 IL1 38 FRONT DOOR RH WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL) : GROUND POINTS CODE SEE PAGE GROUND POINTS LOCATION IF 36 LEFT KICK PANEL : SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS I 5 38 INSTRUMENT PANEL WIRE I16 38 CONSOLE BOX WIRE I14 38 [continued] I24 38 COWL WIRE 216
