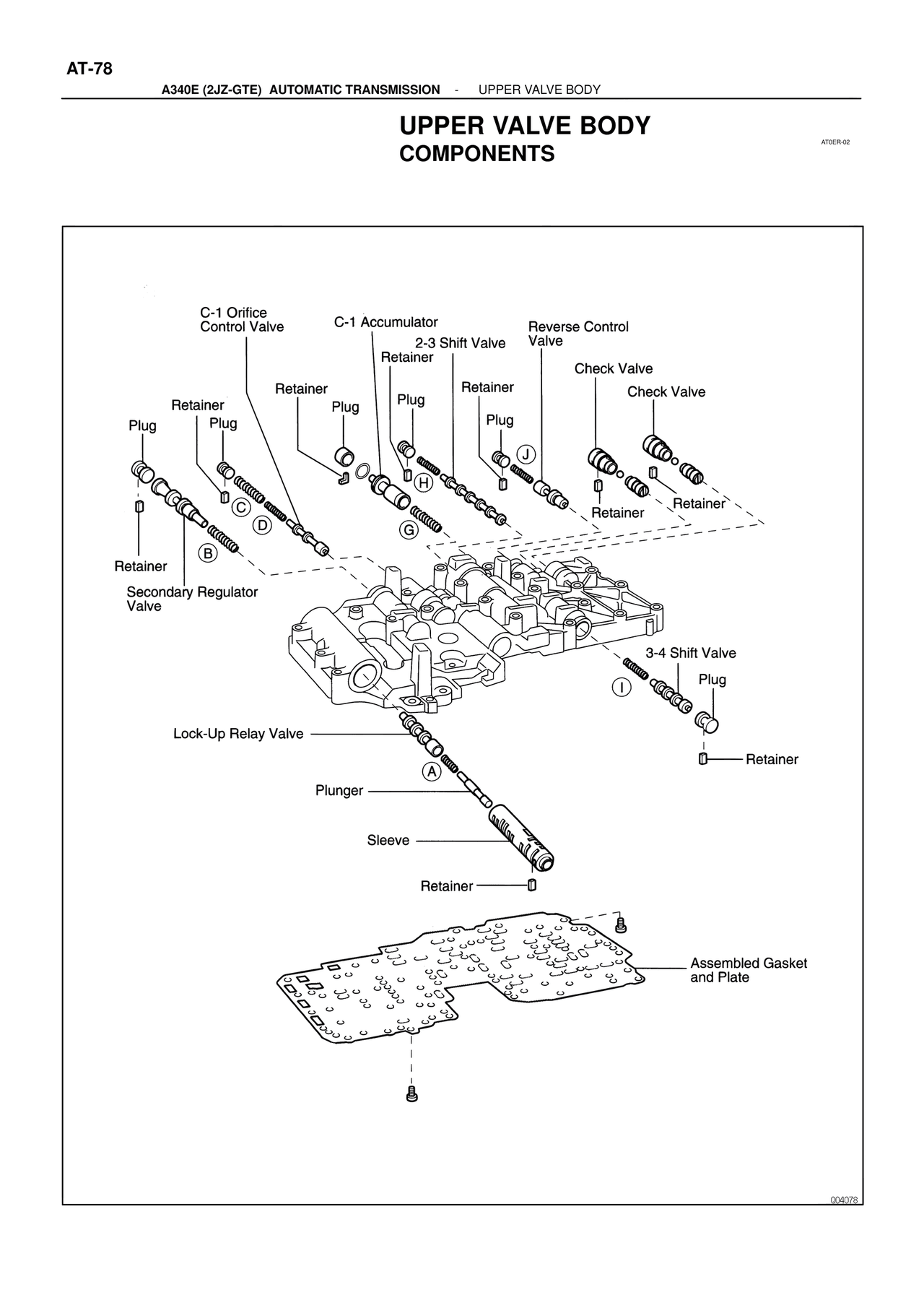

UPPER VALVE BODY COMPONENTS — MK4 Supra ATM Unit Repair, page 115
100%
AT-78 A340E (2JZ-GTE) AUTOMATIC TRANSMISSION - UPPER VALVE BODY UPPER VALVE BODY COMPONENTS ATOER-02 C-1 Orifice Control Valve C-1 Accumulator 2-3 Shift Valve Retainer Reverse Control Valve Check Valve Retainer Retainer Plug Plug Retainer Plug Plug Retainer Plug Check Valve J H C D G Retainer Retainer B Retainer Secondary Regulator Valve 3-4 Shift Valve Plug I Lock-Up Relay Valve Retainer A Plunger Sleeve Retainer Assembled Gasket and Plate 004078
