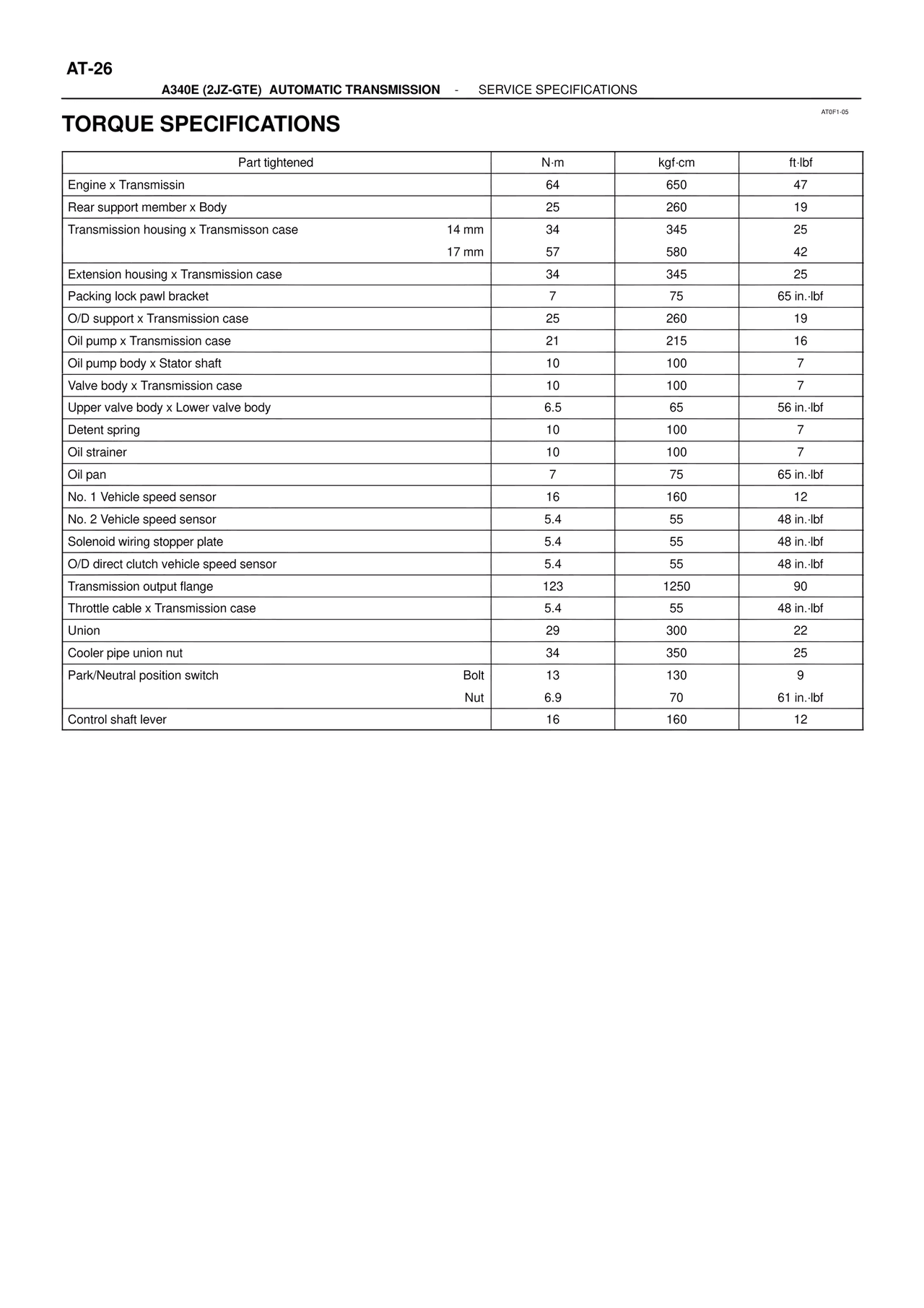

TORQUE SPECIFICATIONS — MK4 Supra ATM Unit Repair, page 21
100%
AT-26 A340E (2JZ-GTE) AUTOMATIC TRANSMISSION - SERVICE SPECIFICATIONS AT0F1-05 TORQUE SPECIFICATIONS Part tightened | N·m | kgf·cm | ft·lbf Engine x Transmissin | 64 | 650 | 47 Rear support member x Body | 25 | 260 | 19 Transmission housing x Transmisson case | 14 mm | 34 | 345 | 25 | 17 mm | 57 | 580 | 42 Extension housing x Transmission case | 34 | 345 | 25 Packing lock pawl bracket | 7 | 75 | 65 in.·lbf O/D support x Transmission case | 25 | 260 | 19 Oil pump x Transmission case | 21 | 215 | 16 Oil pump body x Stator shaft | 10 | 100 | 7 Valve body x Transmission case | 10 | 100 | 7 Upper valve body x Lower valve body | 6.5 | 65 | 56 in.·lbf Detent spring | 10 | 100 | 7 Oil strainer | 10 | 100 | 7 Oil pan | 7 | 75 | 65 in.·lbf No. 1 Vehicle speed sensor | 16 | 160 | 12 No. 2 Vehicle speed sensor | 5.4 | 55 | 48 in.·lbf Solenoid wiring stopper plate | 5.4 | 55 | 48 in.·lbf O/D direct clutch vehicle speed sensor | 5.4 | 55 | 48 in.·lbf Transmission output flange | 123 | 1250 | 90 Throttle cable x Transmission case | 5.4 | 55 | 48 in.·lbf Union | 29 | 300 | 22 Cooler pipe union nut | 34 | 350 | 25 Park/Neutral position switch | Bolt | 13 | 130 | 9 | Nut | 6.9 | 70 | 61 in.·lbf Control shaft lever | 16 | 160 | 12
