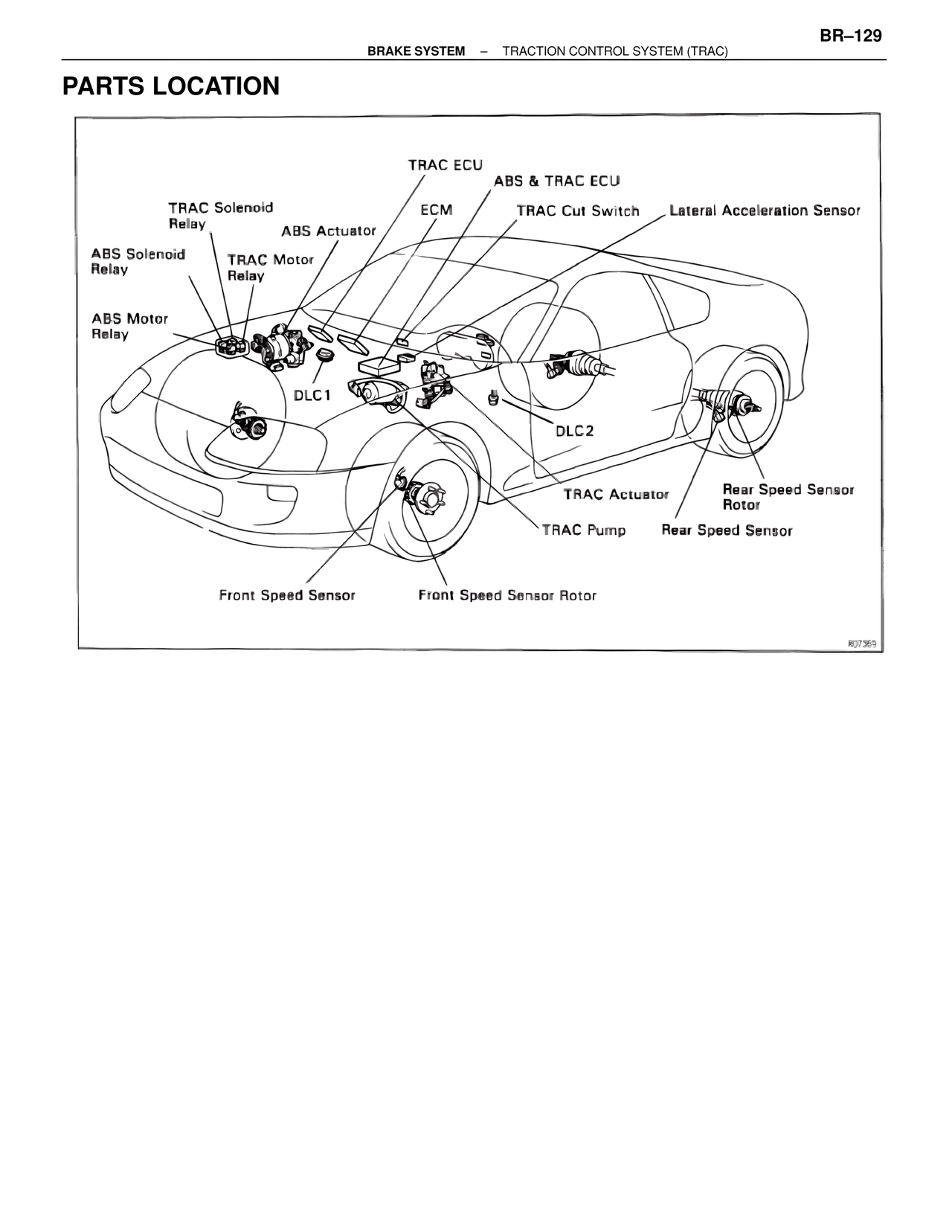

PARTS LOCATION — MK4 Supra Brakes, ABS & TRAC Systems, page 129
100%
BR–129 BRAKE SYSTEM – TRACTION CONTROL SYSTEM (TRAC) PARTS LOCATION TRAC ECU ABS & TRAC ECU TRAC Solenoid Relay ECM TRAC Cut Switch Lateral Acceleration Sensor ABS Actuator ABS Solenoid Relay TRAC Motor Relay ABS Motor Relay DLC1 DLC2 TRAC Actuator Rear Speed Sensor Rotor TRAC Pump Rear Speed Sensor Front Speed Sensor Front Speed Sensor Rotor R07369
