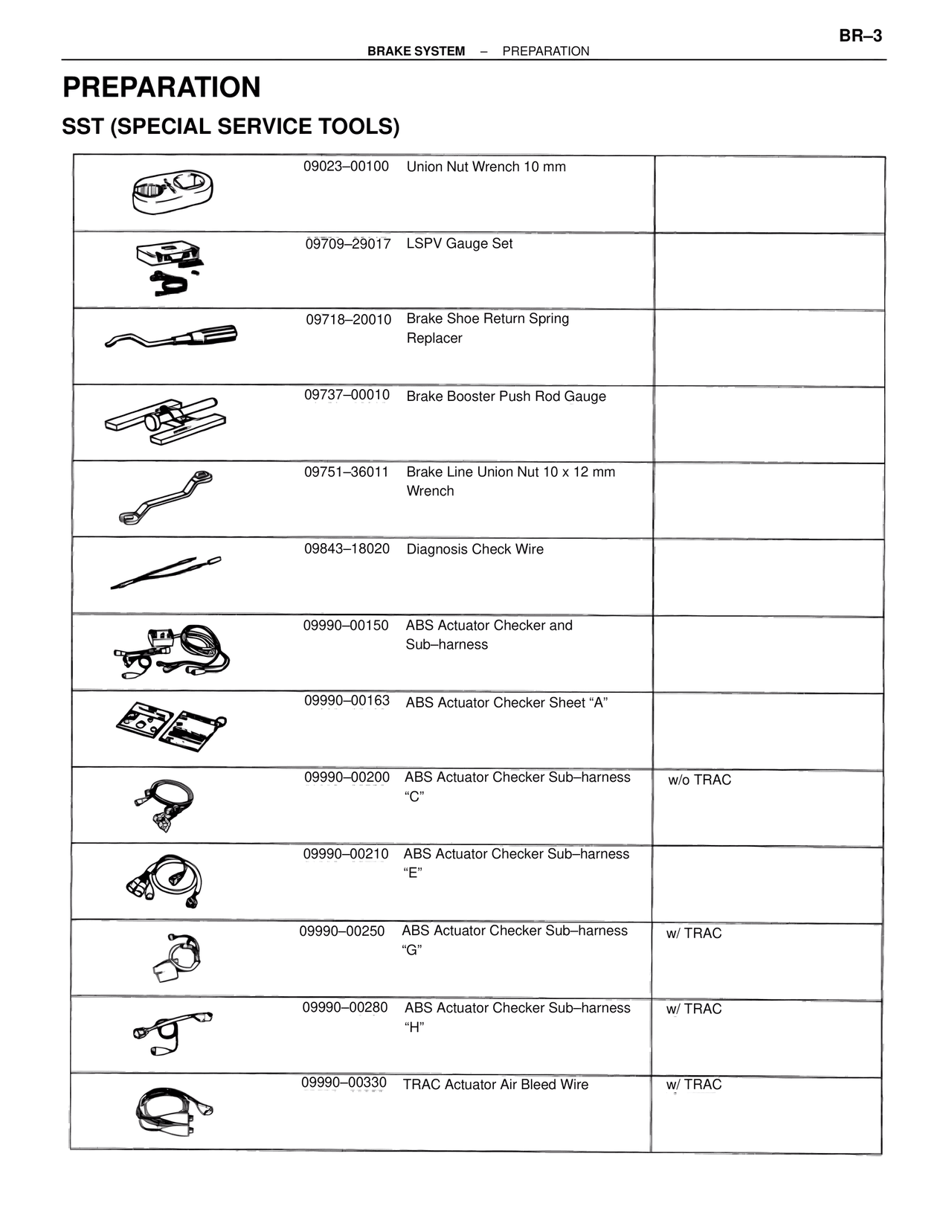

PREPARATION — MK4 Supra Brakes, ABS & TRAC Systems, page 3
100%
BR–3 BRAKE SYSTEM – PREPARATION PREPARATION SST (SPECIAL SERVICE TOOLS) 09023–00100 Union Nut Wrench 10 mm 09709–29017 LSPV Gauge Set 09718–20010 Brake Shoe Return Spring Replacer 09737–00010 Brake Booster Push Rod Gauge 09751–36011 Brake Line Union Nut 10 x 12 mm Wrench 09843–18020 Diagnosis Check Wire 09990–00150 ABS Actuator Checker and Sub–harness 09990–00163 ABS Actuator Checker Sheet "A" 09990–00200 ABS Actuator Checker Sub–harness "C" w/o TRAC 09990–00210 ABS Actuator Checker Sub–harness "E" 09990–00250 ABS Actuator Checker Sub–harness "G" w/ TRAC 09990–00280 ABS Actuator Checker Sub–harness "H" w/ TRAC 09990–00330 TRAC Actuator Air Bleed Wire w/ TRAC
