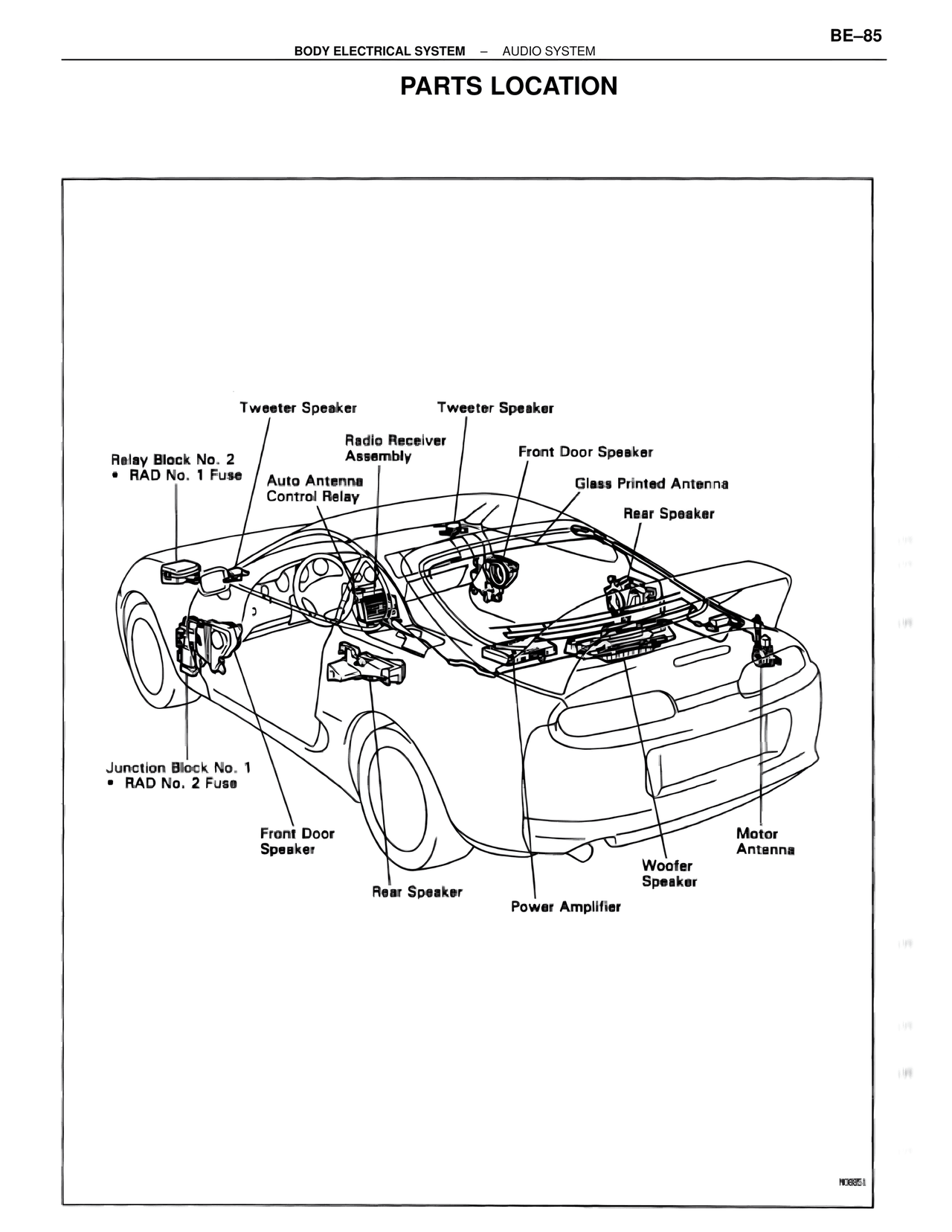

PARTS LOCATION — MK4 Supra Body Electrical Systems, page 85
100%
BE–85 BODY ELECTRICAL SYSTEM – AUDIO SYSTEM PARTS LOCATION Tweeter Speaker Tweeter Speaker Radio Receiver Assembly Front Door Speaker Relay Block No. 2 • RAD No. 1 Fuse Glass Printed Antenna Auto Antenna Control Relay Rear Speaker Junction Block No. 1 • RAD No. 2 Fuse Front Door Speaker Motor Antenna Rear Speaker Woofer Speaker Power Amplifier N08951
