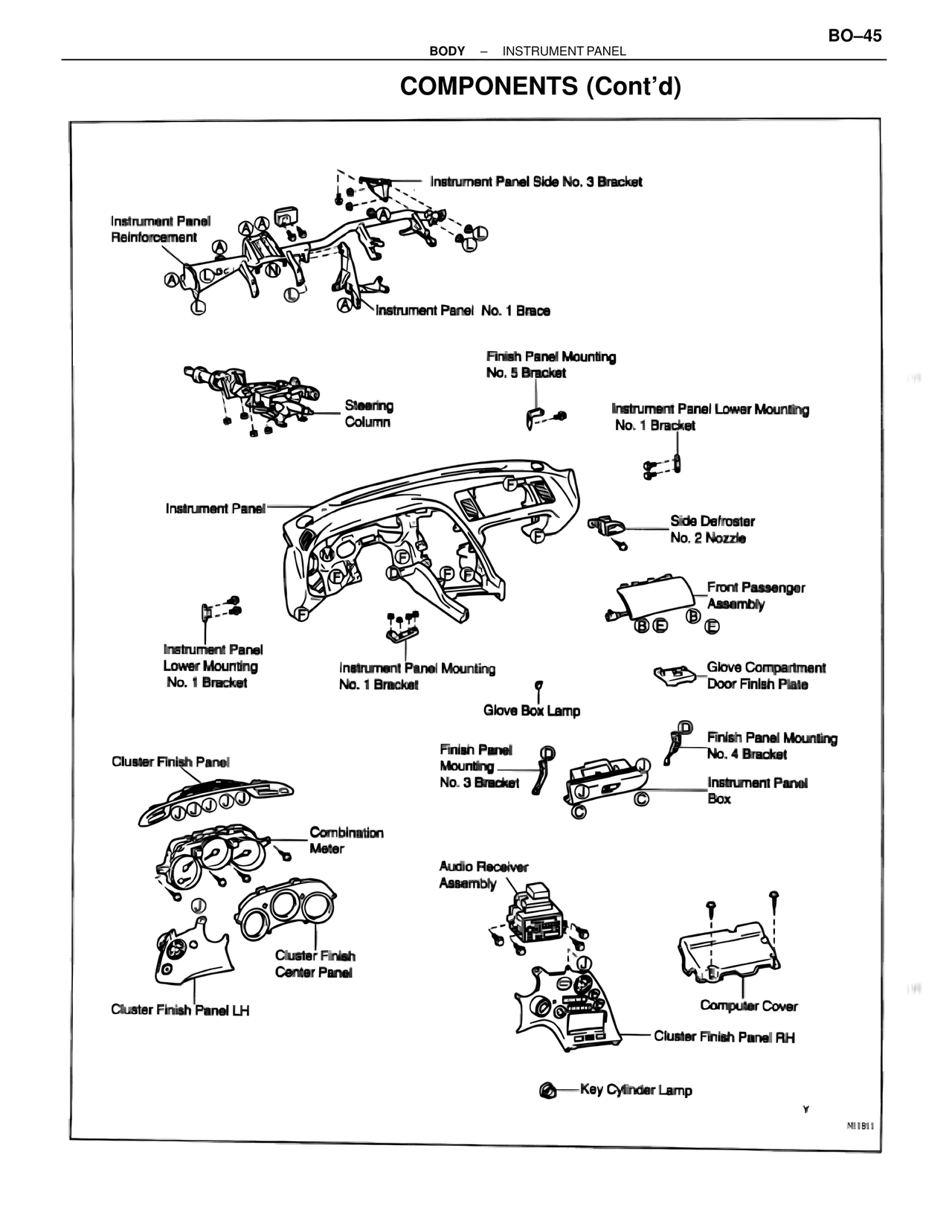

COMPONENTS (Cont'd) — MK4 Supra Body Mechanical, page 45
100%
BO-45 BODY – INSTRUMENT PANEL COMPONENTS (Cont'd) Instrument Panel Side No. 3 Bracket Instrument Panel Reinforcement Instrument Panel No. 1 Brace Finish Panel Mounting No. 5 Bracket Steering Column Instrument Panel Lower Mounting No. 1 Bracket Instrument Panel Side Defroster No. 2 Nozzle Front Passenger Assembly Instrument Panel Lower Mounting No. 1 Bracket Instrument Panel Mounting No. 1 Bracket Glove Compartment Door Finish Plate Glove Box Lamp Finish Panel Mounting No. 4 Bracket Finish Panel Mounting No. 3 Bracket Instrument Panel Box Cluster Finish Panel Combination Meter Audio Receiver Assembly Cluster Finish Center Panel Cluster Finish Panel LH Computer Cover Cluster Finish Panel RH Key Cylinder Lamp Y M1B11
