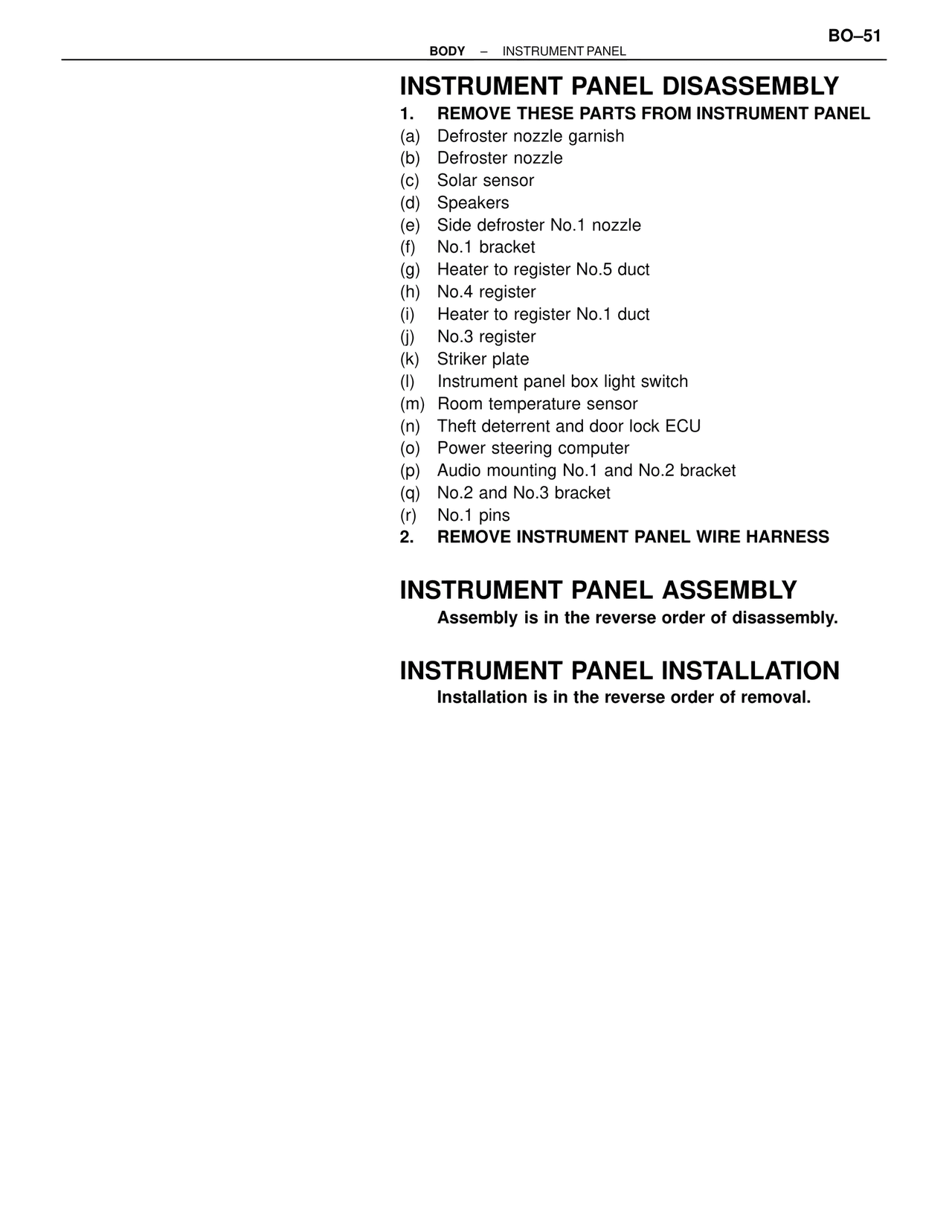

INSTRUMENT PANEL DISASSEMBLY — MK4 Supra Body Mechanical, page 51
100%
INSTRUMENT PANEL DISASSEMBLY 1. REMOVE THESE PARTS FROM INSTRUMENT PANEL (a) Defroster nozzle garnish (b) Defroster nozzle (c) Solar sensor (d) Speakers (e) Side defroster No.1 nozzle (f) No.1 bracket (g) Heater to register No.5 duct (h) No.4 register (i) Heater to register No.1 duct (j) No.3 register (k) Striker plate (l) Instrument panel box light switch (m) Room temperature sensor (n) Theft deterrent and door lock ECU (o) Power steering computer (p) Audio mounting No.1 and No.2 bracket (q) No.2 and No.3 bracket (r) No.1 pins 2. REMOVE INSTRUMENT PANEL WIRE HARNESS INSTRUMENT PANEL ASSEMBLY Assembly is in the reverse order of disassembly. INSTRUMENT PANEL INSTALLATION Installation is in the reverse order of removal.
