2JZ-GTE — MK4 Supra Cooling System, page 17
100%

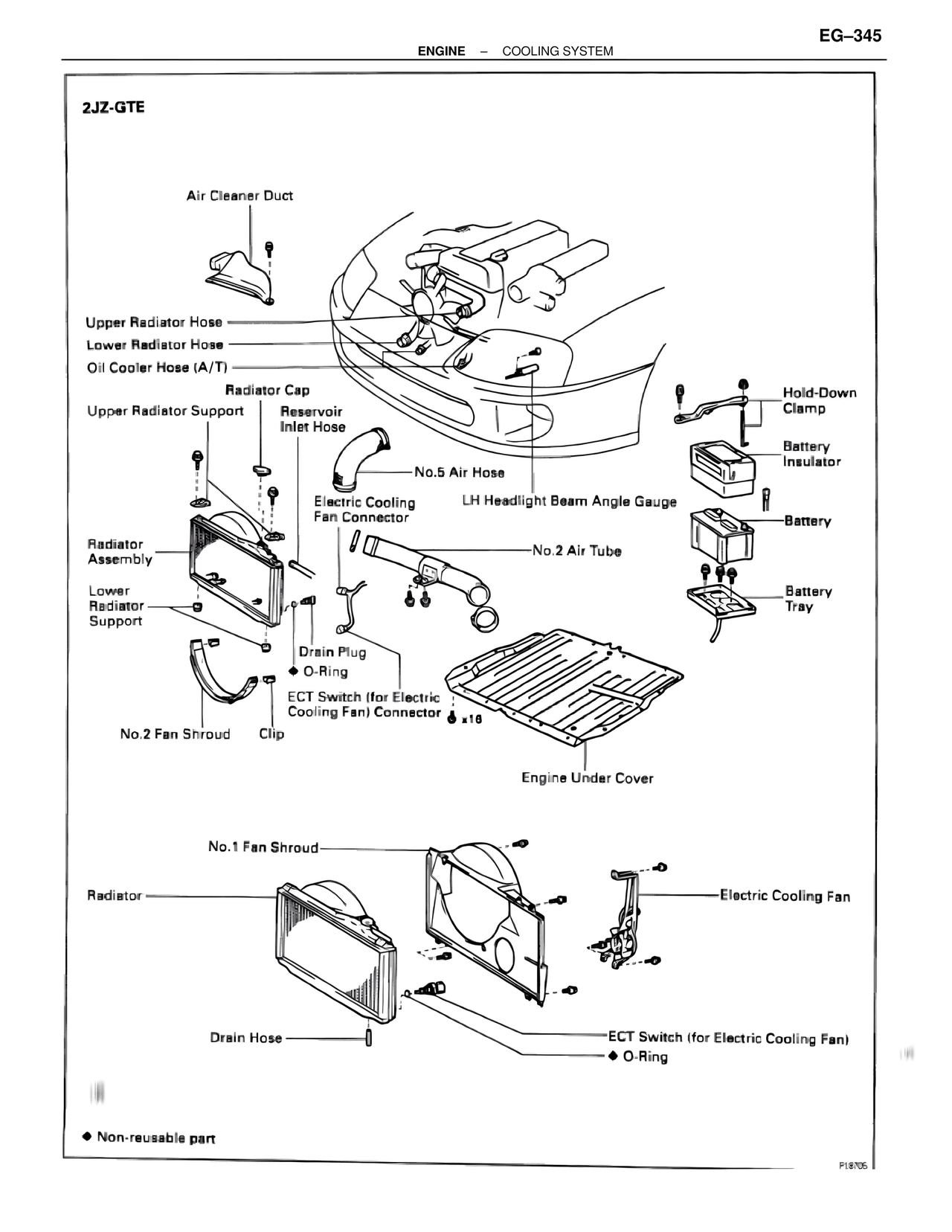

EG-345 ENGINE — COOLING SYSTEM 2JZ-GTE Air Cleaner Duct Upper Radiator Hose Lower Radiator Hose Oil Cooler Hose (A/T) Radiator Cap Upper Radiator Support Reservoir Inlet Hose No.5 Air Hose Electric Cooling Fan Connector LH Headlight Beam Angle Gauge Radiator Assembly No.2 Air Tube Lower Radiator Support Drain Plug ♦ O-Ring ECT Switch (for Electric Cooling Fan) Connector ♦ x18 No.2 Fan Shroud Clip Hold-Down Clamp Battery Insulator Battery Battery Tray Engine Under Cover No.1 Fan Shroud Radiator Electric Cooling Fan Drain Hose ECT Switch (for Electric Cooling Fan) ♦ O-Ring ♦ Non-reusable part P18705
