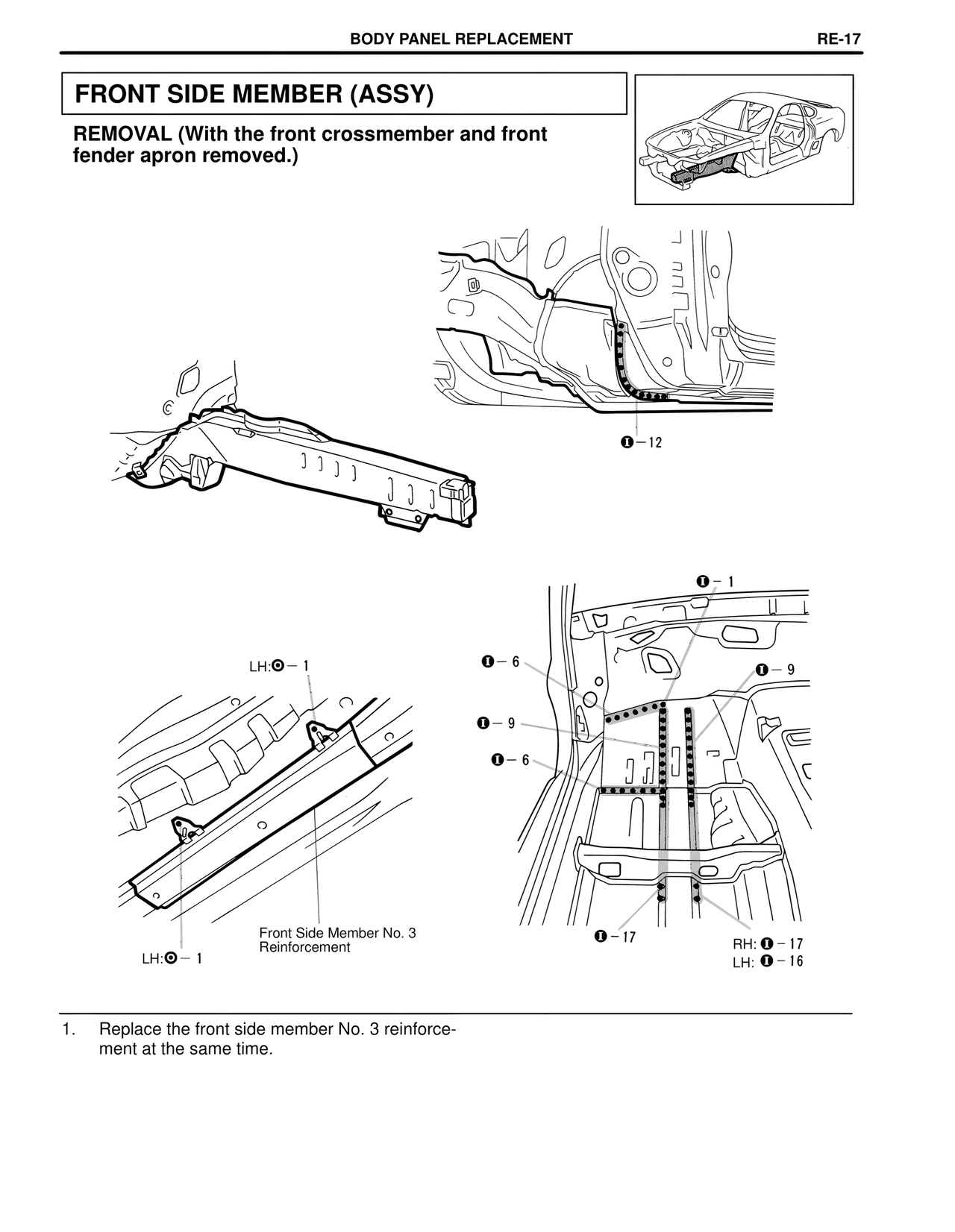

FRONT SIDE MEMBER (ASSY) — MK4 Supra Collision Repair, page 40
100%
BODY PANEL REPLACEMENT RE-17 FRONT SIDE MEMBER (ASSY) REMOVAL (With the front crossmember and front fender apron removed.) ❶ - 12 LH:⊙ - 1 Front Side Member No. 3 Reinforcement LH:⊙ - 1 ❶ - 1 ❶ - 6 ❶ - 9 ❶ - 9 ❶ - 6 ❶ - 17 RH: ❶ - 17 LH: ❶ - 16 1. Replace the front side member No. 3 reinforcement at the same time.
