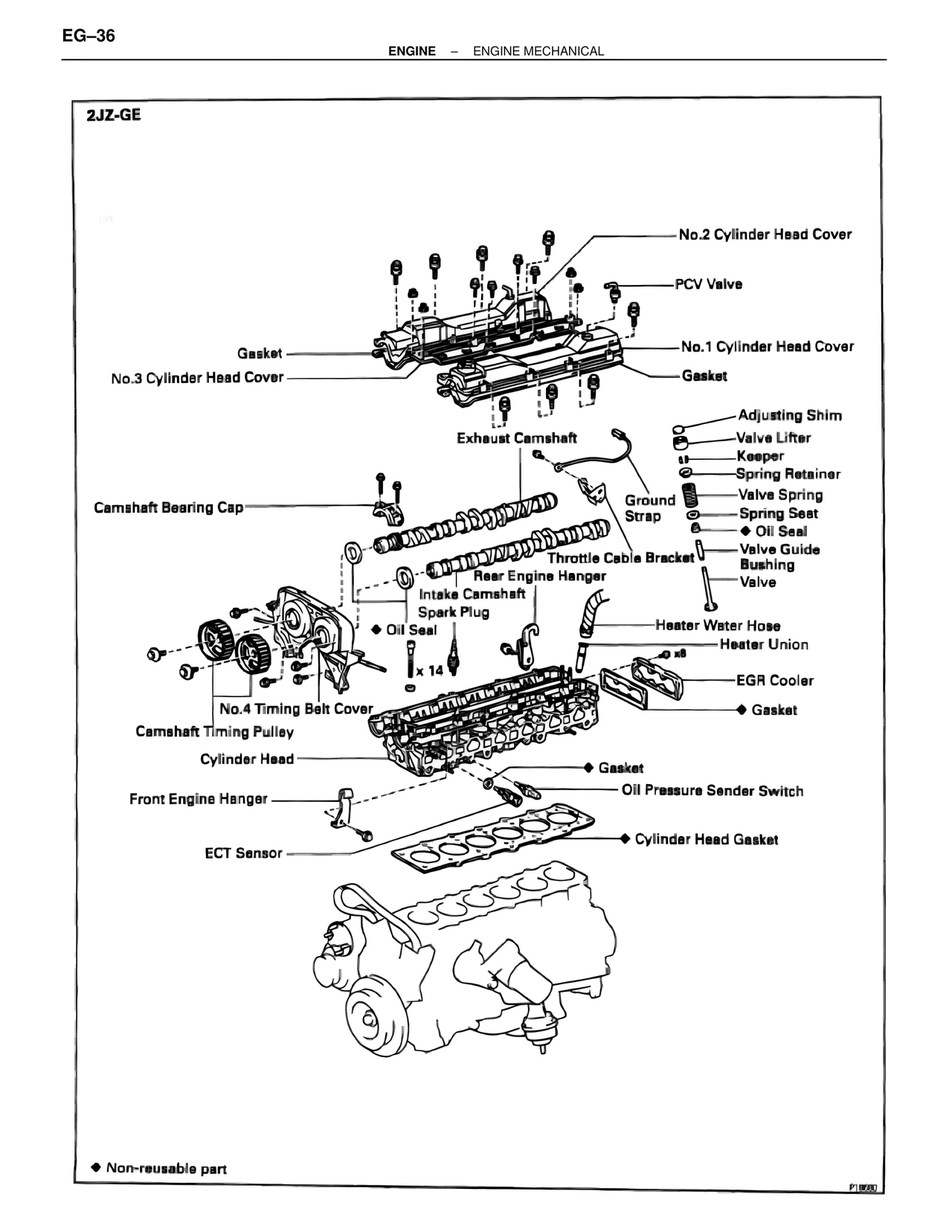

2JZ-GE — MK4 Supra Engine Mechanical, page 36
100%
EG-36 ENGINE – ENGINE MECHANICAL 2JZ-GE No.2 Cylinder Head Cover PCV Valve No.1 Cylinder Head Cover Gasket Gasket No.3 Cylinder Head Cover Adjusting Shim Valve Lifter Exhaust Camshaft Keeper Spring Retainer Valve Spring Ground Camshaft Bearing Cap Spring Seat Strap ♦ Oil Seal Throttle Cable Bracket Valve Guide Bushing Rear Engine Hanger Valve Intake Camshaft Spark Plug Heater Water Hose ♦ Oil Seal Heater Union x 14 EGR Cooler No.4 Timing Belt Cover ♦ Gasket Camshaft Timing Pulley Cylinder Head ♦ Gasket Front Engine Hanger Oil Pressure Sender Switch ECT Sensor ♦ Cylinder Head Gasket ♦ Non-reusable part P18680
