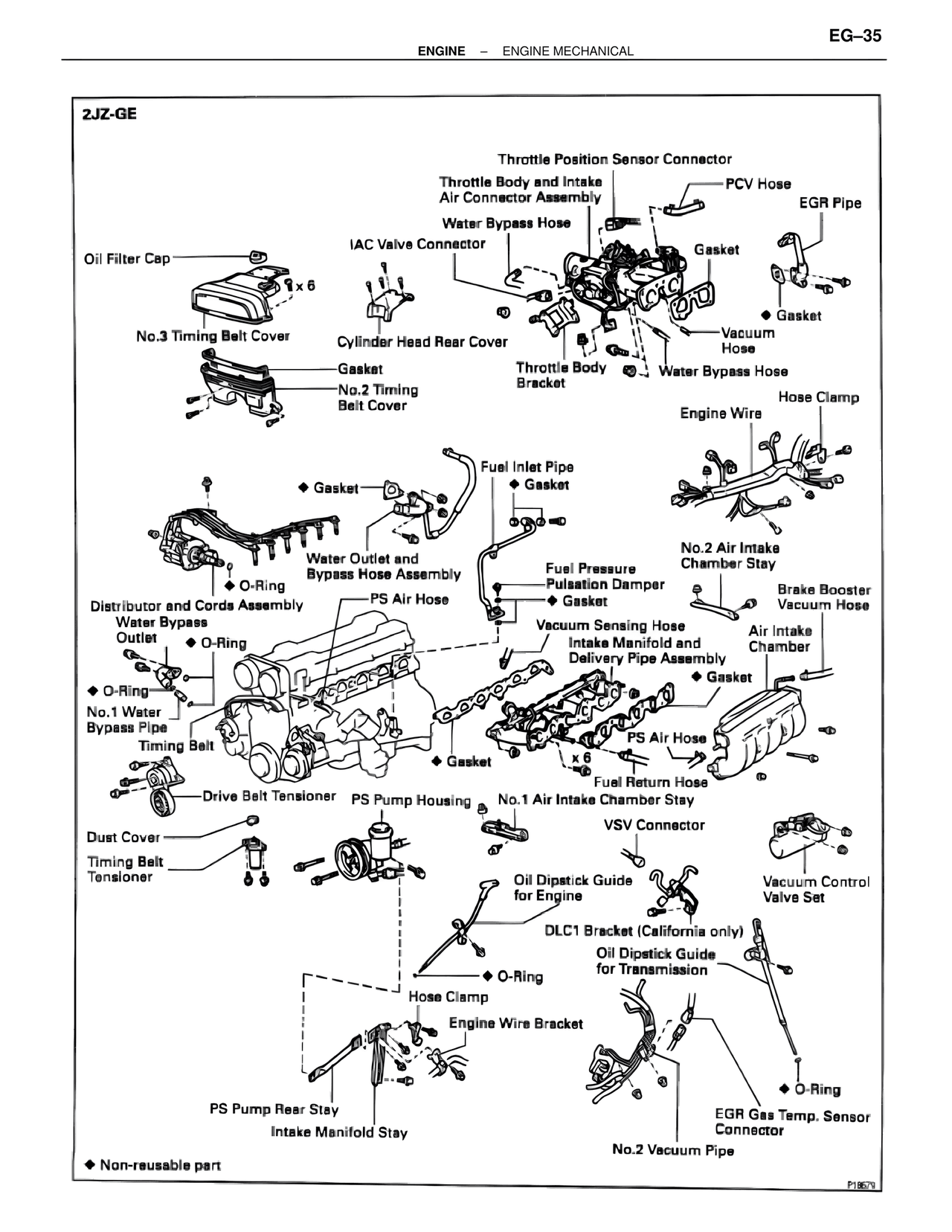

2JZ-GE — MK4 Supra Engine Mechanical, page 35
100%
EG-35 ENGINE — ENGINE MECHANICAL 2JZ-GE Throttle Position Sensor Connector Throttle Body and Intake Air Connector Assembly PCV Hose Water Bypass Hose EGR Pipe IAC Valve Connector Gasket Oil Filter Cap x 6 Gasket No.3 Timing Belt Cover Cylinder Head Rear Cover Vacuum Hose Gasket Throttle Body Bracket Water Bypass Hose No.2 Timing Belt Cover Hose Clamp Engine Wire Fuel Inlet Pipe ♦ Gasket No.2 Air Intake Chamber Stay Water Outlet and Bypass Hose Assembly Fuel Pressure Pulsation Damper ♦ Gasket Brake Booster Vacuum Hose PS Air Hose O-Ring Distributor and Cords Assembly Water Bypass Outlet Vacuum Sensing Hose Intake Manifold and Delivery Pipe Assembly Air Intake Chamber ♦ O-Ring ♦ Gasket ♦ O-Ring No.1 Water Bypass Pipe Timing Belt PS Air Hose ♦ Gasket x 6 Fuel Return Hose Drive Belt Tensioner PS Pump Housing No.1 Air Intake Chamber Stay Dust Cover VSV Connector Timing Belt Tensioner Oil Dipstick Guide for Engine Vacuum Control Valve Set DLC1 Bracket (California only) Oil Dipstick Guide for Transmission ♦ O-Ring Hose Clamp Engine Wire Bracket ♦ O-Ring EGR Gas Temp. Sensor Connector PS Pump Rear Stay Intake Manifold Stay No.2 Vacuum Pipe ♦ Non-reusable part P18679
