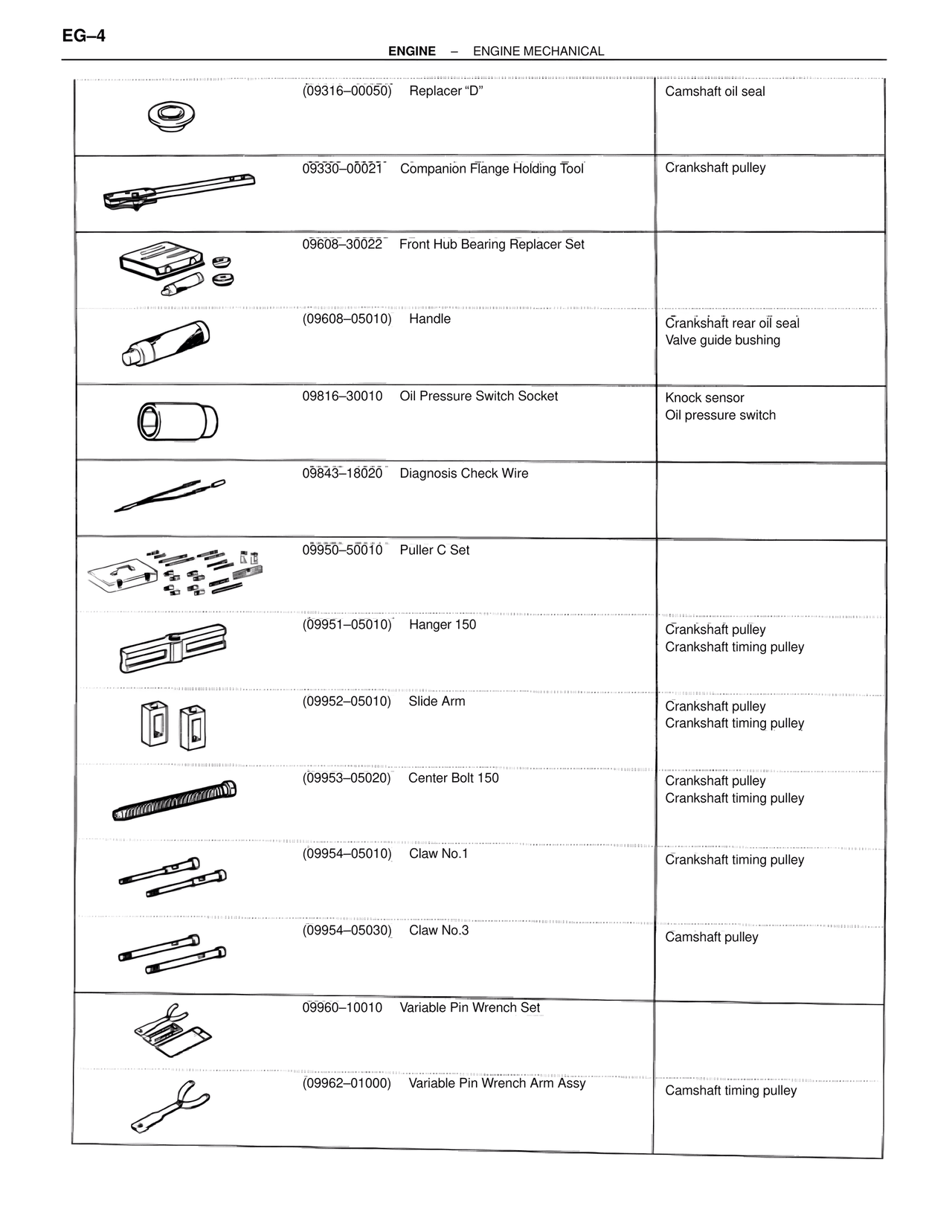

ENGINE — ENGINE MECHANICAL — MK4 Supra Engine Mechanical, page 4
100%
EG–4 ENGINE – ENGINE MECHANICAL (09316–00050) Replacer "D" Camshaft oil seal 09330–00021 Companion Flange Holding Tool Crankshaft pulley 09608–30022 Front Hub Bearing Replacer Set (09608–05010) Handle Crankshaft rear oil seal Valve guide bushing 09816–30010 Oil Pressure Switch Socket Knock sensor Oil pressure switch 09843–18020 Diagnosis Check Wire 09950–50010 Puller C Set (09951–05010) Hanger 150 Crankshaft pulley Crankshaft timing pulley (09952–05010) Slide Arm Crankshaft pulley Crankshaft timing pulley (09953–05020) Center Bolt 150 Crankshaft pulley Crankshaft timing pulley (09954–05010) Claw No.1 Crankshaft timing pulley (09954–05030) Claw No.3 Camshaft pulley 09960–10010 Variable Pin Wrench Set (09962–01000) Variable Pin Wrench Arm Assy Camshaft timing pulley
