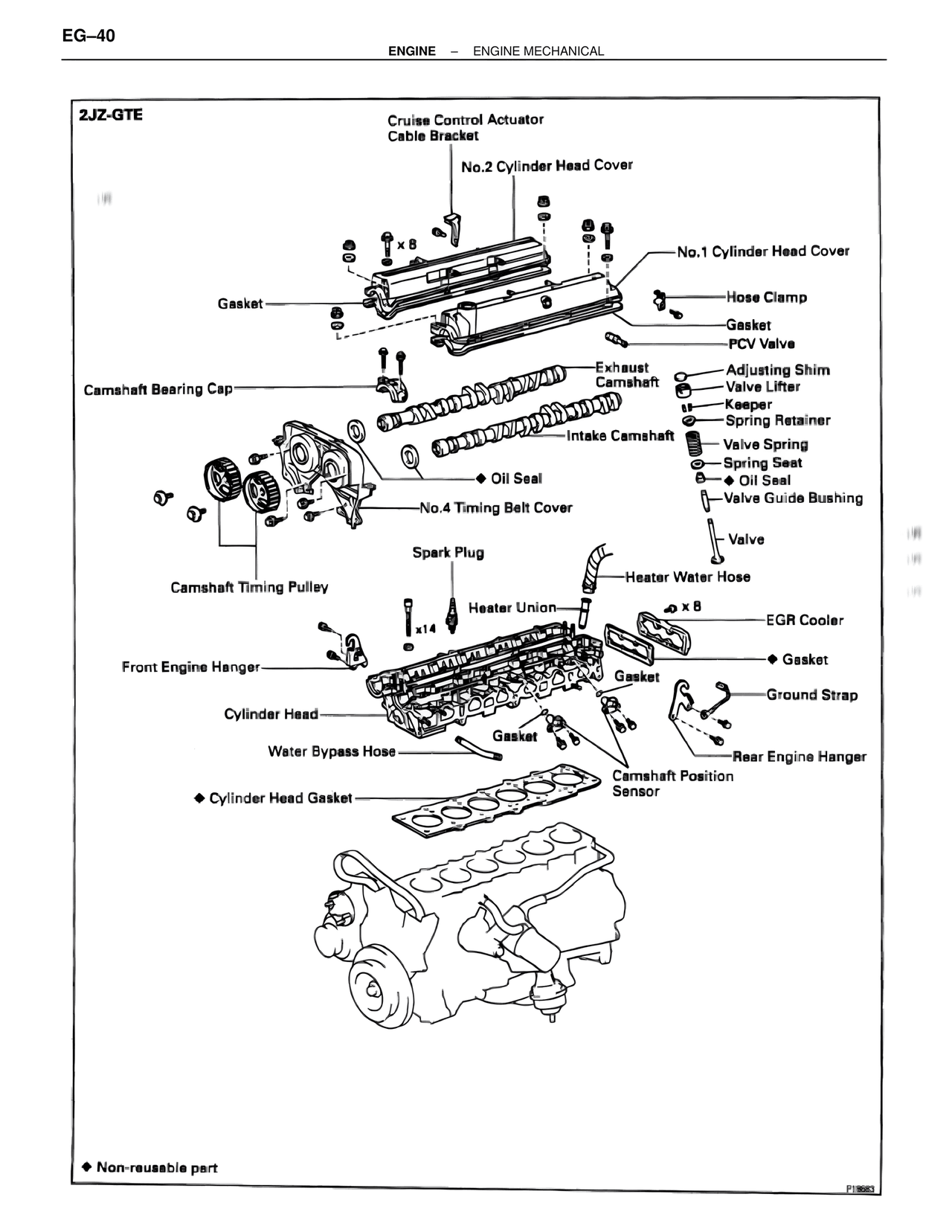

2JZ-GTE — MK4 Supra Engine Mechanical, page 40
100%
EG–40 ENGINE – ENGINE MECHANICAL 2JZ-GTE Cruise Control Actuator Cable Bracket No.2 Cylinder Head Cover No.1 Cylinder Head Cover Hose Clamp Gasket Gasket PCV Valve Exhaust Camshaft Adjusting Shim Valve Lifter Keeper Spring Retainer Valve Spring Spring Seat ◆ Oil Seal Valve Guide Bushing Intake Camshaft Camshaft Bearing Cap ◆ Oil Seal No.4 Timing Belt Cover Valve Spark Plug Heater Water Hose Camshaft Timing Pulley Heater Union ◆ x8 EGR Cooler x14 ◆ Gasket Front Engine Hanger Gasket Ground Strap Cylinder Head Gasket Water Bypass Hose Rear Engine Hanger Camshaft Position Sensor ◆ Cylinder Head Gasket x8 ◆ Non-reusable part P19593
