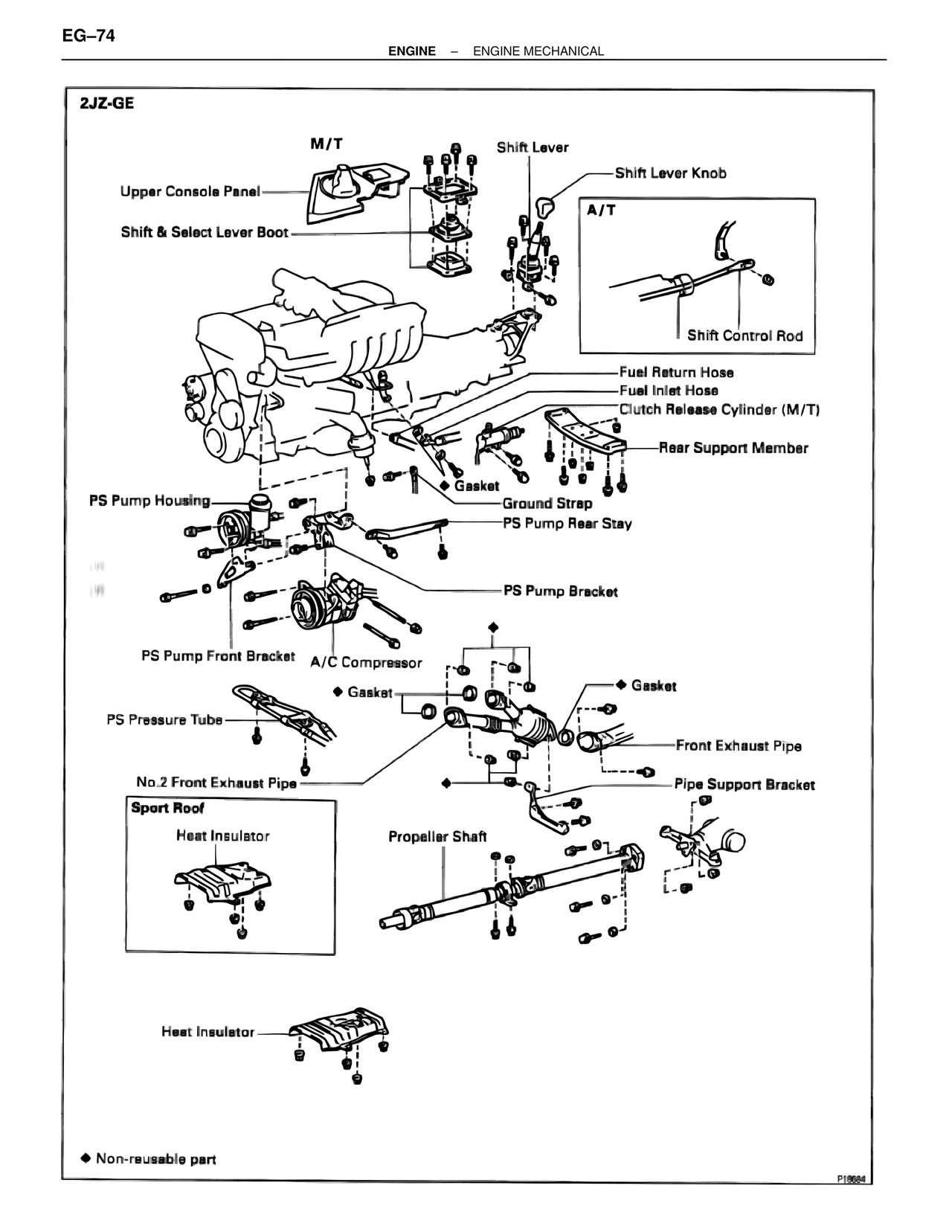

2JZ-GE — MK4 Supra Engine Mechanical, page 74
100%
EG–74 ENGINE – ENGINE MECHANICAL 2JZ-GE M/T Shift Lever Shift Lever Knob Upper Console Panel A/T Shift & Select Lever Boot Shift Control Rod Fuel Return Hose Fuel Inlet Hose Clutch Release Cylinder (M/T) Rear Support Member PS Pump Housing ♦ Gasket Ground Strap PS Pump Rear Stay PS Pump Bracket PS Pump Front Bracket A/C Compressor ♦ Gasket ♦ Gasket PS Pressure Tube Front Exhaust Pipe No.2 Front Exhaust Pipe Pipe Support Bracket Sport Roof Heat Insulator Propeller Shaft Heat Insulator ♦ Non-reusable part P18684
