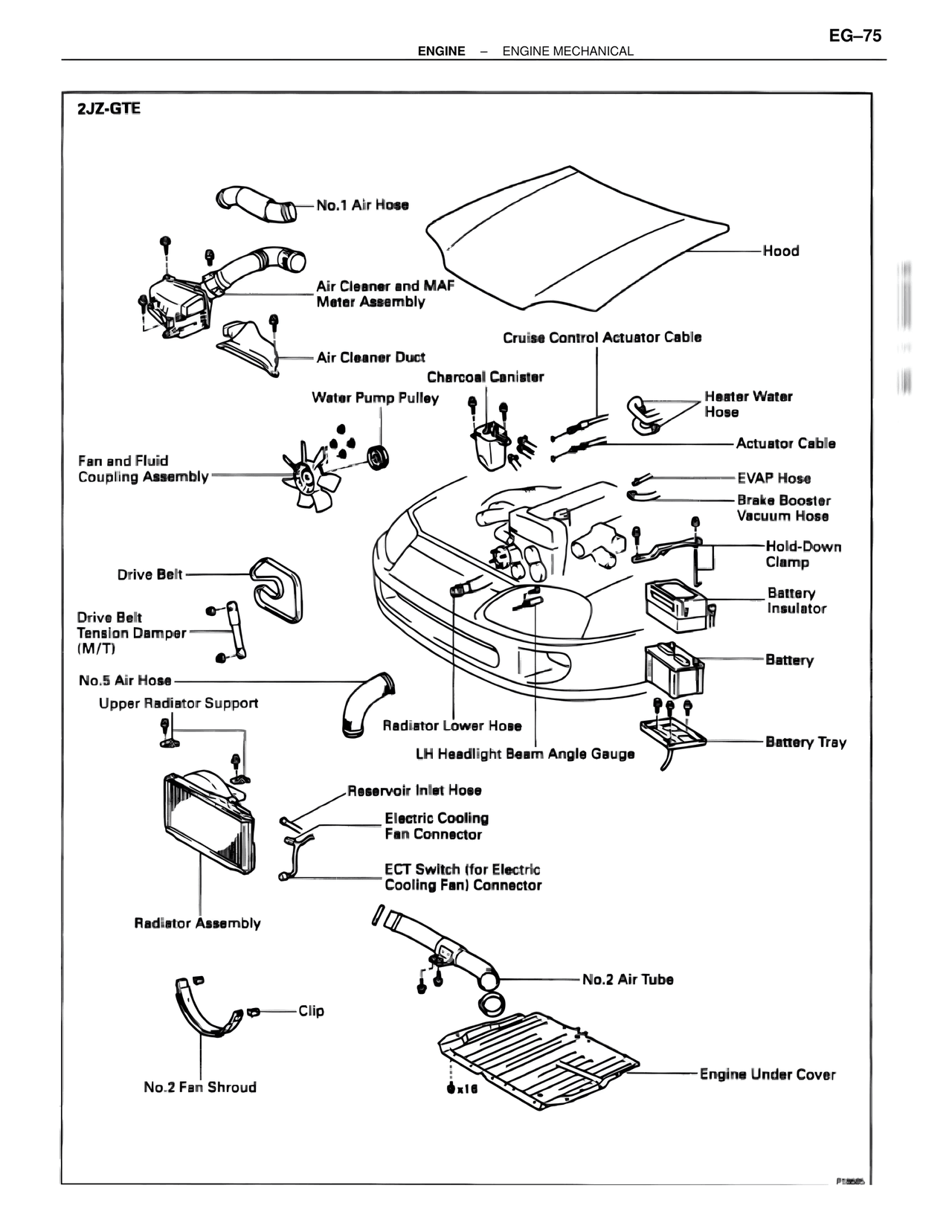

2JZ-GTE — MK4 Supra Engine Mechanical, page 75
100%
EG–75 ENGINE – ENGINE MECHANICAL 2JZ-GTE No.1 Air Hose Hood Air Cleaner and MAF Meter Assembly Cruise Control Actuator Cable Air Cleaner Duct Charcoal Canister Water Pump Pulley Heater Water Hose Actuator Cable Fan and Fluid Coupling Assembly EVAP Hose Brake Booster Vacuum Hose Hold-Down Clamp Drive Belt Battery Insulator Drive Belt Tension Damper (M/T) Battery No.5 Air Hose Upper Radiator Support Radiator Lower Hose Battery Tray LH Headlight Beam Angle Gauge Reservoir Inlet Hose Electric Cooling Fan Connector ECT Switch (for Electric Cooling Fan) Connector Radiator Assembly No.2 Air Tube Clip Engine Under Cover No.2 Fan Shroud x16 P38585
