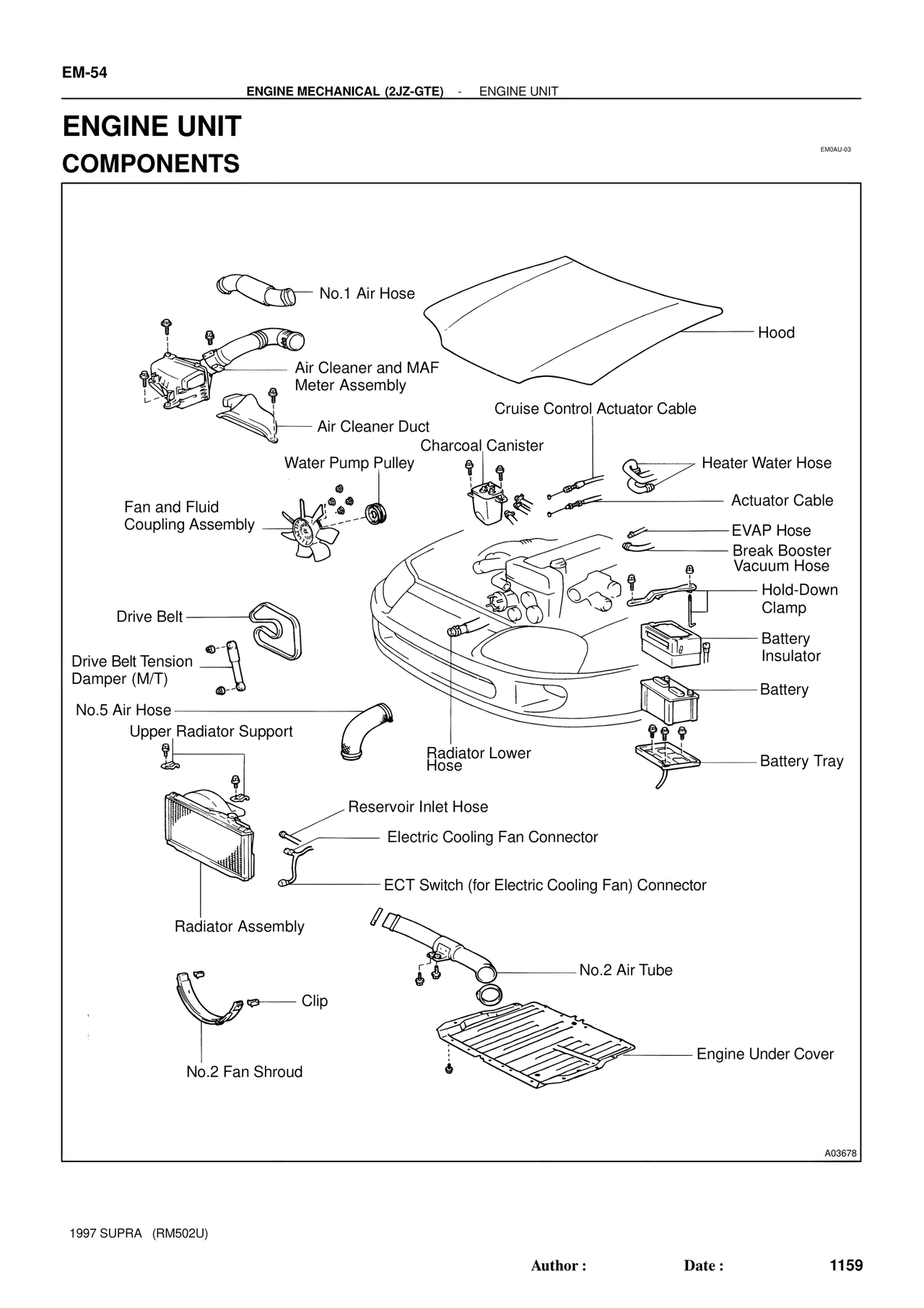

ENGINE UNIT COMPONENTS — MK4 Supra Engine Mechanical 1997 Supplement, page 26
100%
EM-54 ENGINE MECHANICAL (2JZ-GTE) - ENGINE UNIT ENGINE UNIT COMPONENTS EM0AU-03 No.1 Air Hose Hood Air Cleaner and MAF Meter Assembly Cruise Control Actuator Cable Air Cleaner Duct Charcoal Canister Heater Water Hose Water Pump Pulley Actuator Cable Fan and Fluid Coupling Assembly EVAP Hose Break Booster Vacuum Hose Hold-Down Clamp Drive Belt Battery Insulator Drive Belt Tension Damper (M/T) Battery No.5 Air Hose Battery Tray Upper Radiator Support Radiator Lower Hose Reservoir Inlet Hose Electric Cooling Fan Connector ECT Switch (for Electric Cooling Fan) Connector Radiator Assembly No.2 Air Tube Clip Engine Under Cover No.2 Fan Shroud A03678 1997 SUPRA (RM502U) Author : Date : 1159
