SR–35
STEERING – POWER STEERING GEAR

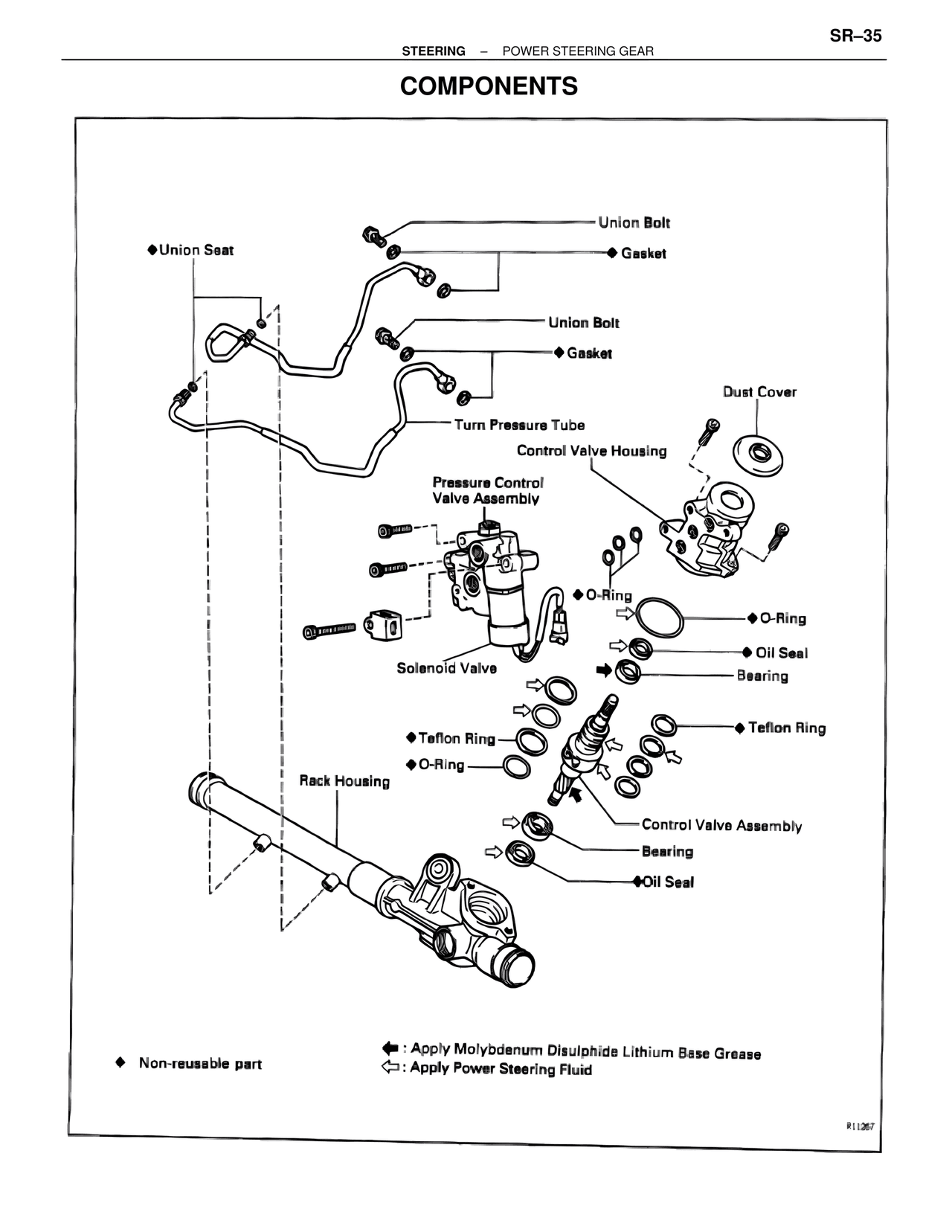

COMPONENTS

♦Union Seat
Union Bolt
♦ Gasket
Union Bolt
♦ Gasket
Dust Cover
Turn Pressure Tube
Control Valve Housing
Pressure Control
Valve Assembly
♦O-Ring
♦O-Ring
♦ Oil Seal
Bearing
Solenoid Valve
♦ Teflon Ring
Teflon Ring
♦ Teflon Ring
♦O-Ring
Rack Housing
Control Valve Assembly
Bearing
♦Oil Seal

♦ : Non-reusable part
♦ : Apply Molybdenum Disulphide Lithium Base Grease
⇦: Apply Power Steering Fluid

R11267
