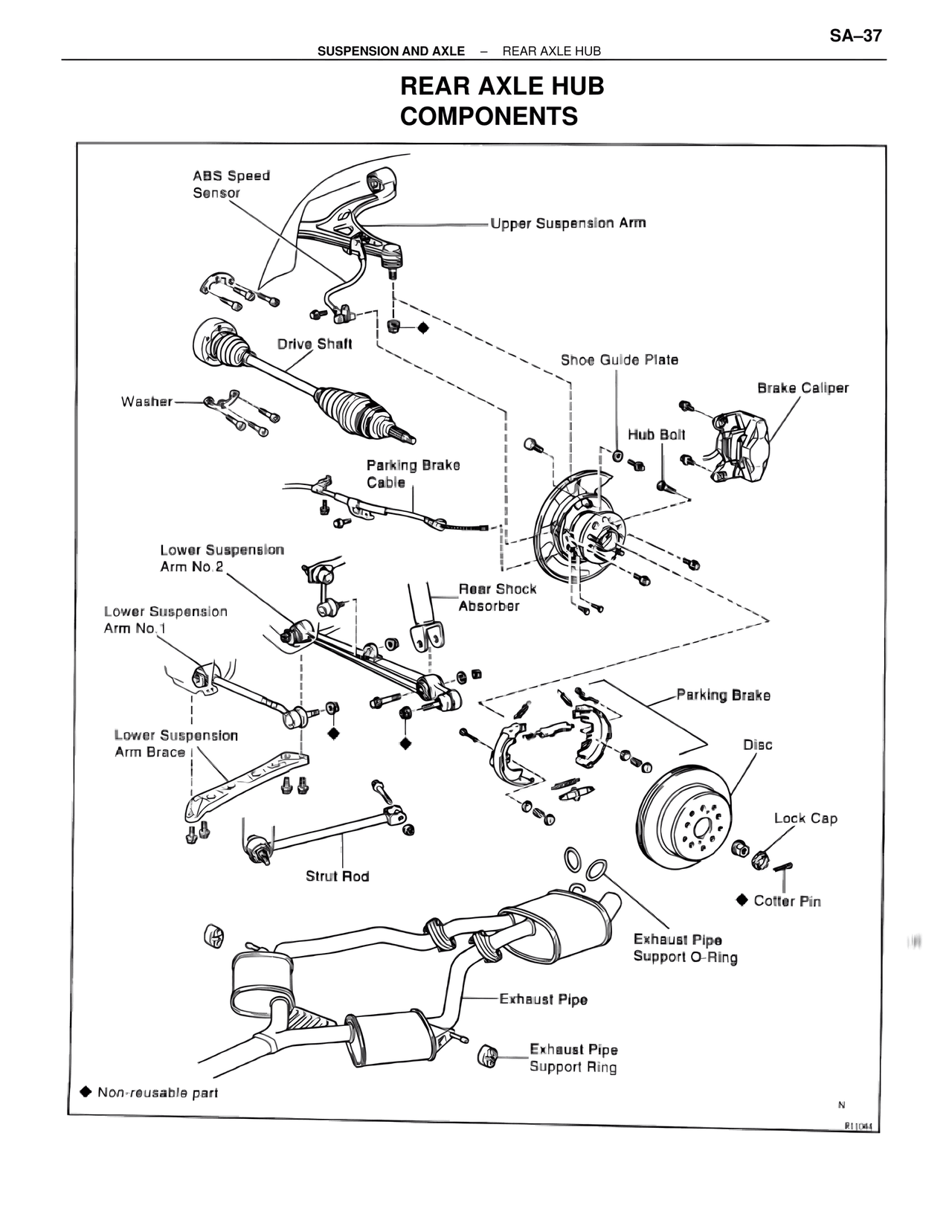

REAR AXLE HUB COMPONENTS — MK4 Supra Suspension & Axle, page 37
100%
SA–37 SUSPENSION AND AXLE – REAR AXLE HUB REAR AXLE HUB COMPONENTS ABS Speed Sensor Upper Suspension Arm Drive Shaft Shoe Guide Plate Washer Brake Caliper Hub Bolt Parking Brake Cable Lower Suspension Arm No.2 Rear Shock Absorber Lower Suspension Arm No.1 Parking Brake Lower Suspension Arm Brace Disc Lock Cap Strut Rod ♦ Cotter Pin Exhaust Pipe Support O-Ring Exhaust Pipe Exhaust Pipe Support Ring ♦ Non-reusable part N R11044
