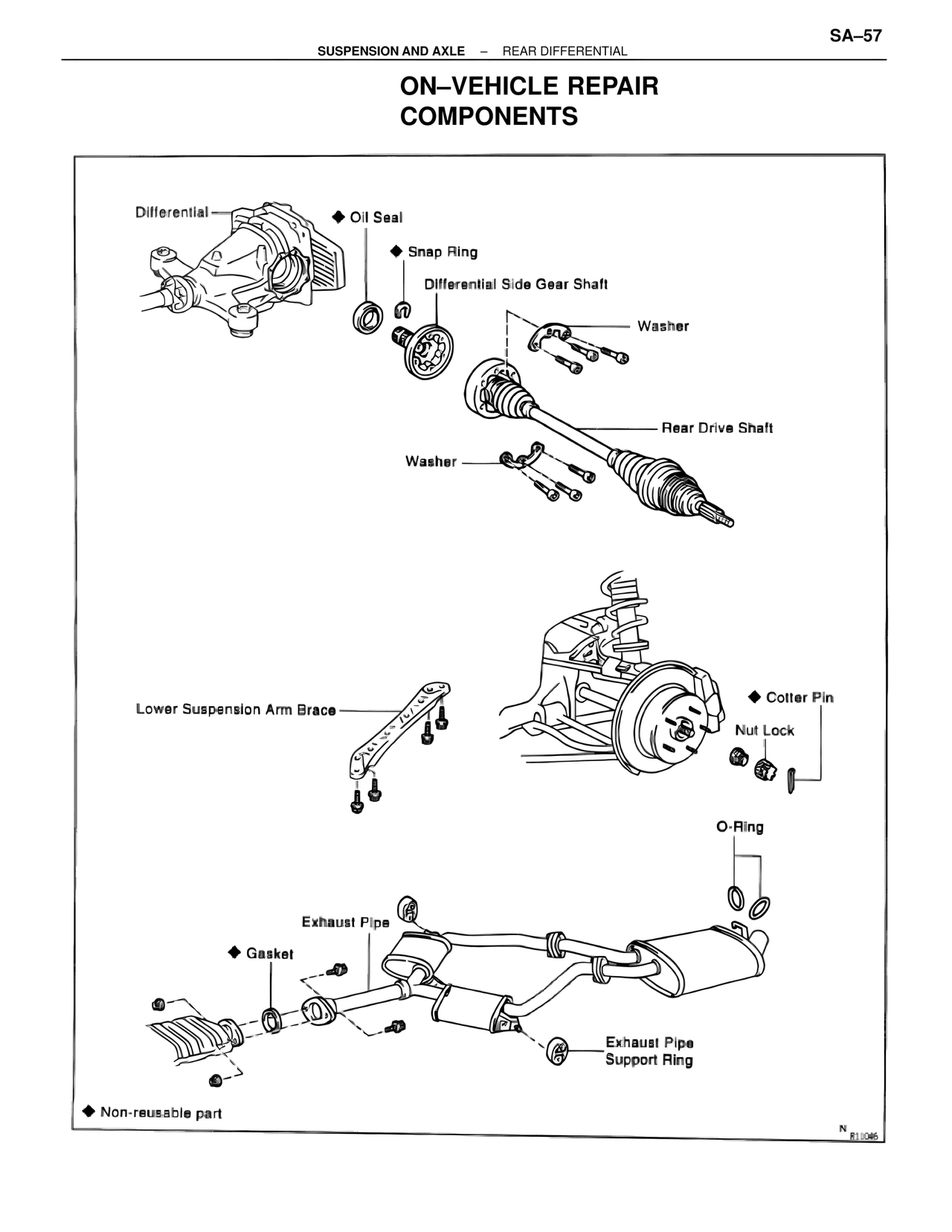

SA–57
SUSPENSION AND AXLE – REAR DIFFERENTIAL

ON–VEHICLE REPAIR
COMPONENTS

Differential
♦ Oil Seal
♦ Snap Ring
Differential Side Gear Shaft
Washer
Rear Drive Shaft
Washer

Lower Suspension Arm Brace
♦ Cotter Pin
Nut Lock

O-Ring

Exhaust Pipe
♦ Gasket
Exhaust Pipe
Support Ring

♦ Non-reusable part

N
R11046
