SFI SYSTEM (2JZ–GTE)
PREPARATION

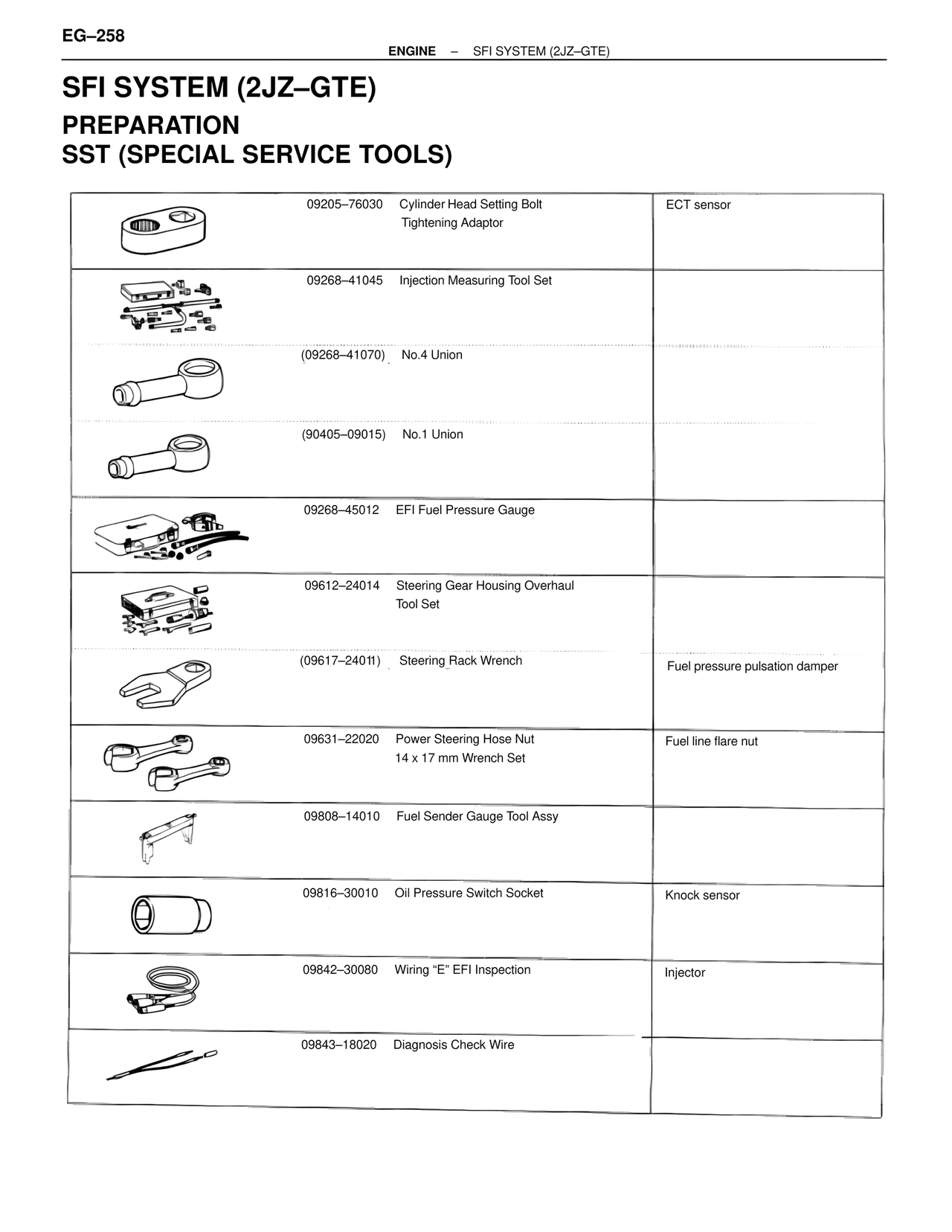

SST (SPECIAL SERVICE TOOLS) — MK4 Supra SFI System 2JZ-GTE, page 1
100%
EG–258 ENGINE – SFI SYSTEM (2JZ–GTE) SFI SYSTEM (2JZ–GTE) PREPARATION SST (SPECIAL SERVICE TOOLS) 09205–76030 Cylinder Head Setting Bolt Tightening Adaptor ECT sensor 09268–41045 Injection Measuring Tool Set (09268–41070) No.4 Union (90405–09015) No.1 Union 09268–45012 EFI Fuel Pressure Gauge 09612–24014 Steering Gear Housing Overhaul Tool Set (09617–24011) Steering Rack Wrench Fuel pressure pulsation damper 09631–22020 Power Steering Hose Nut 14 x 17 mm Wrench Set Fuel line flare nut 09808–14010 Fuel Sender Gauge Tool Assy 09816–30010 Oil Pressure Switch Socket Knock sensor 09842–30080 Wiring "E" EFI Inspection Injector 09843–18020 Diagnosis Check Wire
