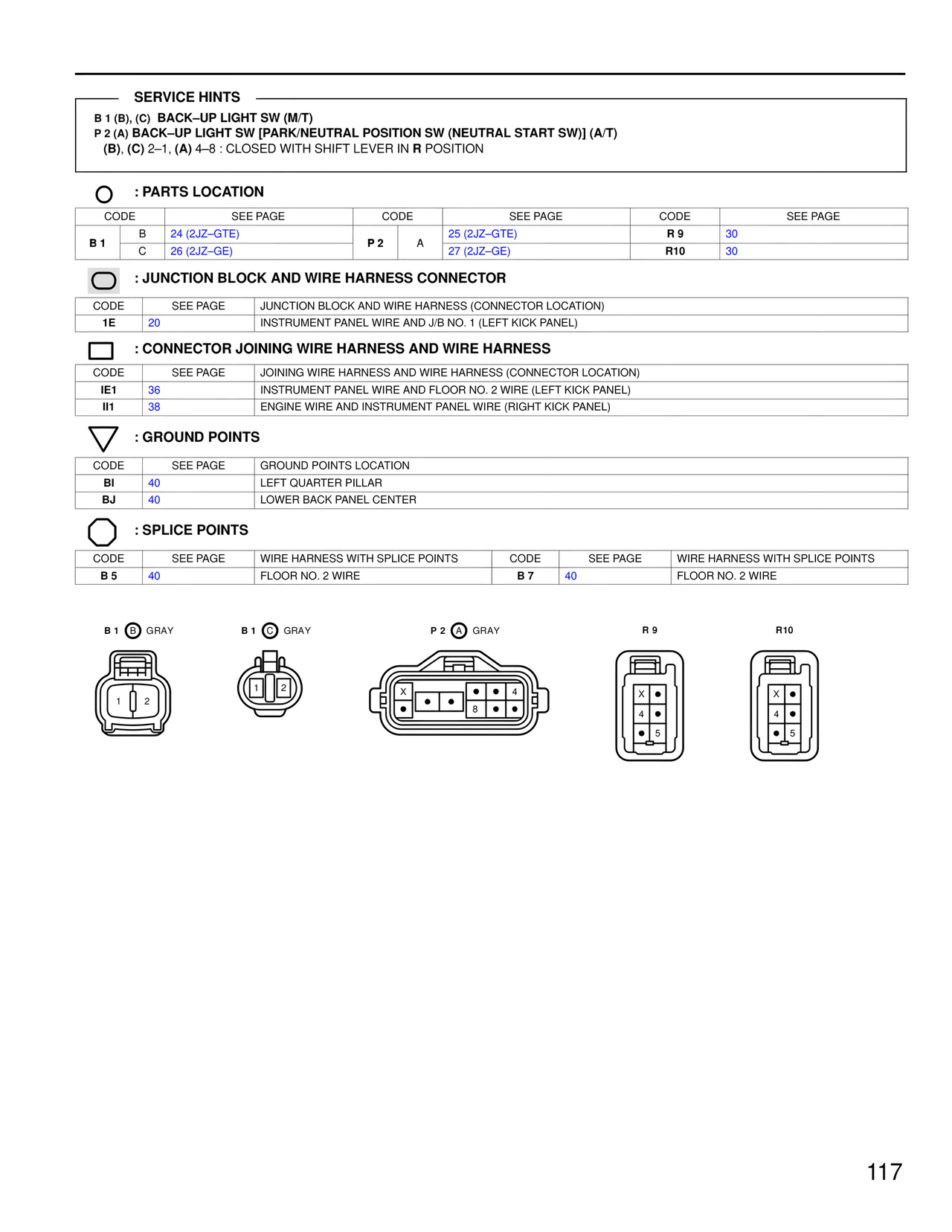

Wiring Diagrams — MK4 Supra Wiring Diagrams, page 115
100%
Page text (OCR transcript)
SERVICE HINTS
B 1 (B), (C)  BACK–UP LIGHT SW (M/T)
P 2 (A) BACK–UP LIGHT SW [PARK/NEUTRAL POSITION SW (NEUTRAL START SW)] (A/T)
(B), (C) 2–1, (A) 4–8 : CLOSED WITH SHIFT LEVER IN R POSITION

: PARTS LOCATION
CODE    SEE PAGE    CODE    SEE PAGE    CODE    SEE PAGE
B 1    B    24 (2JZ–GTE)    P 2    A    25 (2JZ–GTE)    R 9    30
       C    26 (2JZ–GE)              27 (2JZ–GE)    R10    30

: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE    SEE PAGE    JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1E    20    INSTRUMENT PANEL WIRE AND J/B NO. 1 (LEFT KICK PANEL)

: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE    SEE PAGE    JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IE1    36    INSTRUMENT PANEL WIRE AND FLOOR NO. 2 WIRE (LEFT KICK PANEL)
I11    38    ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)

: GROUND POINTS
CODE    SEE PAGE    GROUND POINTS LOCATION
BI    40    LEFT QUARTER PILLAR
BJ    40    LOWER BACK PANEL CENTER

: SPLICE POINTS
CODE    SEE PAGE    WIRE HARNESS WITH SPLICE POINTS    CODE    SEE PAGE    WIRE HARNESS WITH SPLICE POINTS
B 5    40    FLOOR NO. 2 WIRE    B 7    40    FLOOR NO. 2 WIRE

B 1 B  GRAY    B 1 C  GRAY    P 2 A  GRAY    R 9    R10

117
