WD/Wiring Diagrams — Electronically Controlled Transmission and A/T Indicator (For 2JZ–GTE), page 146

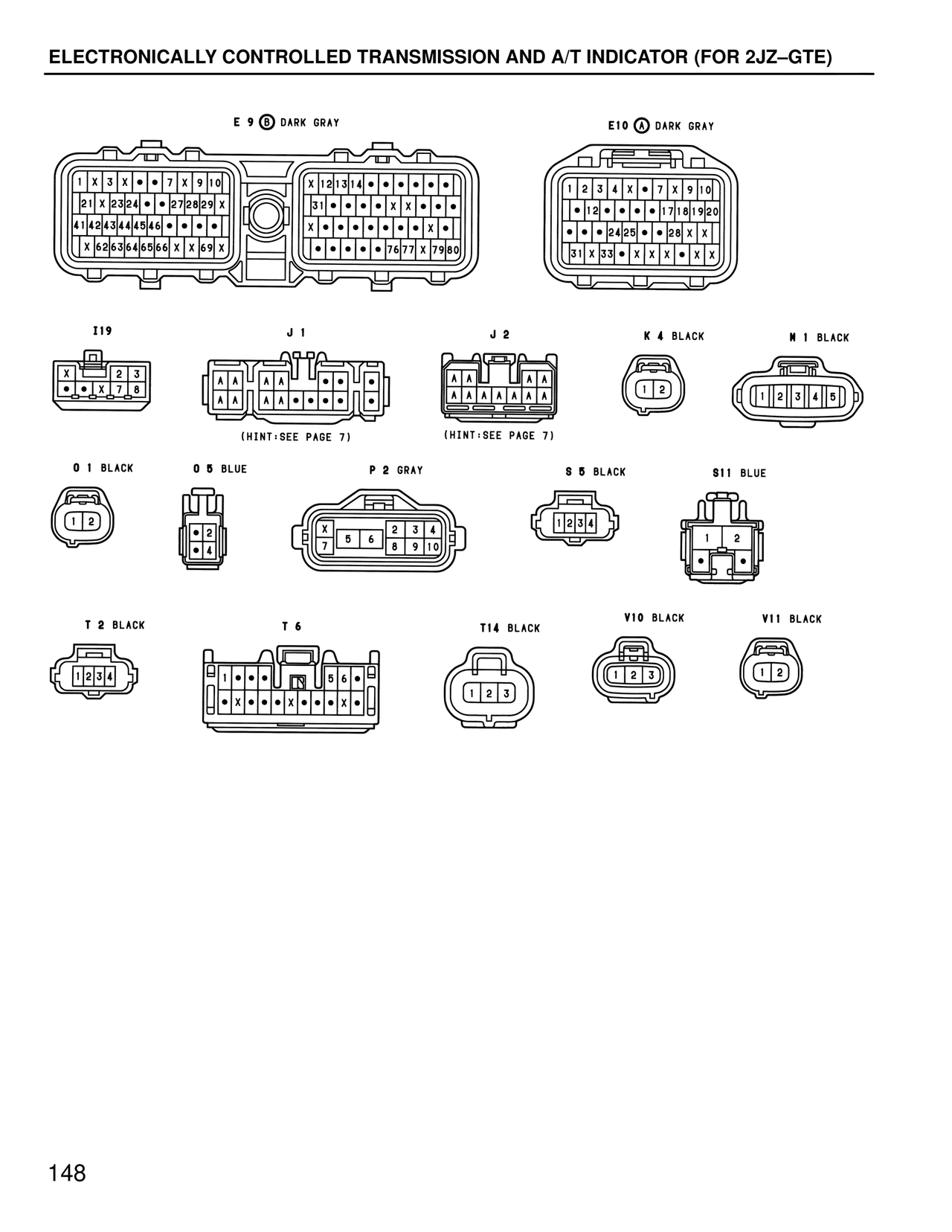

ELECTRONICALLY CONTROLLED TRANSMISSION AND A/T INDICATOR (FOR 2JZ–GTE)

E 9 (B) DARK GRAY

1 X 3 X • • 7 X 9 10
21 X 2324 • • 2728 29 X
41 42 43 44 45 46 • • • •
X 6263 6464 65 66 X X 69 X

X 12 13 14 • • • • •
31 • • • • X X • • •
X • • • • • • X •
• • • • • • 76 77 X 79 80

E10 (A) DARK GRAY

1 2 3 4 X • 7 X 9 10
• 12 • • • • 17 18 19 20
• • • 24 25 • • 28 X X
31 X 33 • X X X • X X

I19

X • 2 3
• • X 7 8

J 1

A A A A • •
A A A A • •

(HINT: SEE PAGE 7)

J 2

A A A A
A A A A A A A A

(HINT: SEE PAGE 7)

K 4 BLACK

1 2

N 1 BLACK

1 2 3 4 5

O 1 BLACK

1 2

O 5 BLUE

• 2
• 4

P 2 GRAY

X • 2 3 4
7 5 6 8 9 10

S 5 BLACK

1 2 3 4

S11 BLUE

1 2
•

T 2 BLACK

1 2 3 4

T 6

1 • • • • N 5 6 •
• X • • X • • X •

T14 BLACK

1 2 3

V10 BLACK

1 2 3

V11 BLACK

1 2

148
