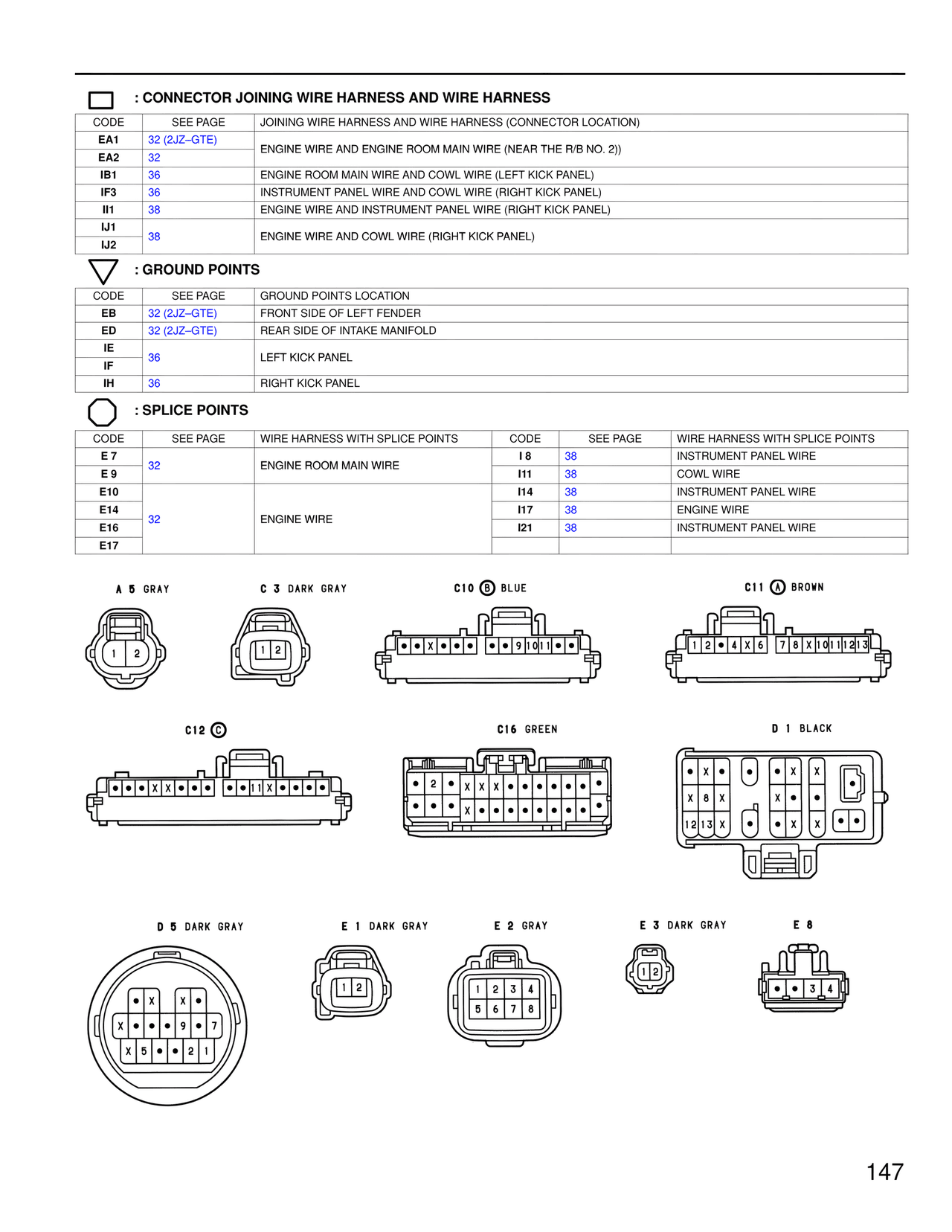

CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS — MK4 Supra Wiring Diagrams, page 145
100%
: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS CODE | SEE PAGE | JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION) EA1 | 32 (2JZ–GTE) | ENGINE WIRE AND ENGINE ROOM MAIN WIRE (NEAR THE R/B NO. 2)) EA2 | 32 | IB1 | 36 | ENGINE ROOM MAIN WIRE AND COWL WIRE (LEFT KICK PANEL) IF3 | 36 | INSTRUMENT PANEL WIRE AND COWL WIRE (RIGHT KICK PANEL) II1 | 38 | ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL) IJ1 | 38 | ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL) IJ2 | | : GROUND POINTS CODE | SEE PAGE | GROUND POINTS LOCATION EB | 32 (2JZ–GTE) | FRONT SIDE OF LEFT FENDER ED | 32 (2JZ–GTE) | REAR SIDE OF INTAKE MANIFOLD IE | 36 | LEFT KICK PANEL IF | | IH | 36 | RIGHT KICK PANEL : SPLICE POINTS CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS | CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS E 7 | 32 | ENGINE ROOM MAIN WIRE | I 8 | 38 | INSTRUMENT PANEL WIRE E 9 | | | I11 | 38 | COWL WIRE E10 | | | I14 | 38 | INSTRUMENT PANEL WIRE E14 | 32 | ENGINE WIRE | I17 | 38 | ENGINE WIRE E16 | | | I21 | 38 | INSTRUMENT PANEL WIRE E17 | | | A 5 GRAY C 3 DARK GRAY C10 (B) BLUE C11 (A) BROWN C12 (C) C16 GREEN D 1 BLACK D 5 DARK GRAY E 1 DARK GRAY E 2 GRAY E 3 DARK GRAY E 8 147
