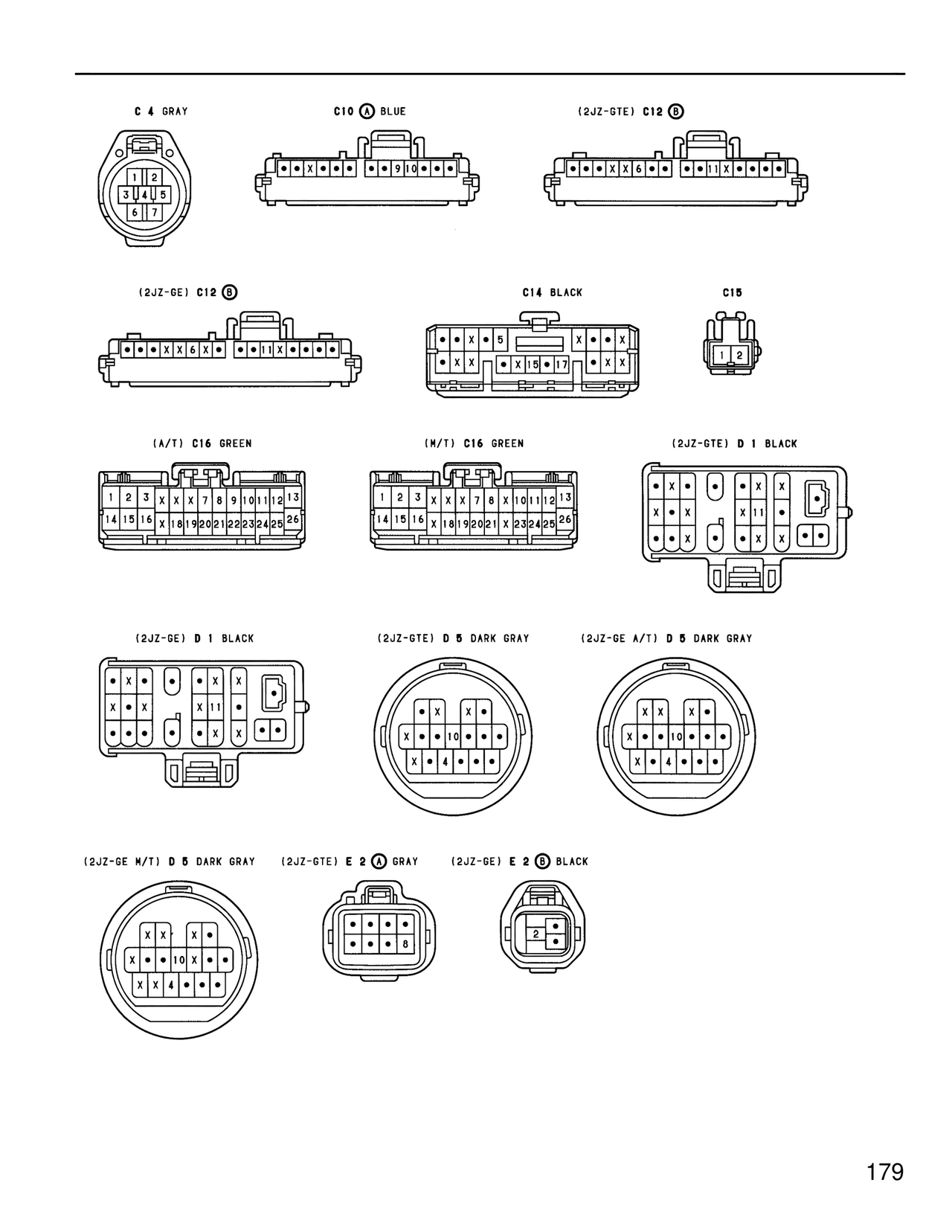

Wiring Diagrams — MK4 Supra Wiring Diagrams, page 176
100%
Page text (OCR transcript)
C 4 GRAY

C10 (A) BLUE

(2JZ-GTE) C12 (B)

(2JZ-GE) C12 (B)

C14 BLACK

C15

1  2

(A/T) C16 GREEN

1  2  3  X  X  X  7  8  9  10  11  12  13
14  15  16  X  18  19  20  21  22  23  24  25  26

(M/T) C16 GREEN

1  2  3  X  X  X  7  8  10  11  12  13
14  15  16  X  18  19  20  21  X  23  24  25  26

(2JZ-GTE) D 1 BLACK

X  X
X  X
X  X
11

(2JZ-GE) D 1 BLACK

X
X  X
X  11

(2JZ-GTE) D 5 DARK GRAY

X  X
X  •  10  •
X  4  •

(2JZ-GE A/T) D 5 DARK GRAY

X  X  X
X  •  10  •
X  4  •

(2JZ-GE M/T) D 5 DARK GRAY

X  X  X
X  •  10  X
X  X  4  •

(2JZ-GTE) E 2 (A) GRAY

6

(2JZ-GE) E 2 (B) BLACK

2

179
