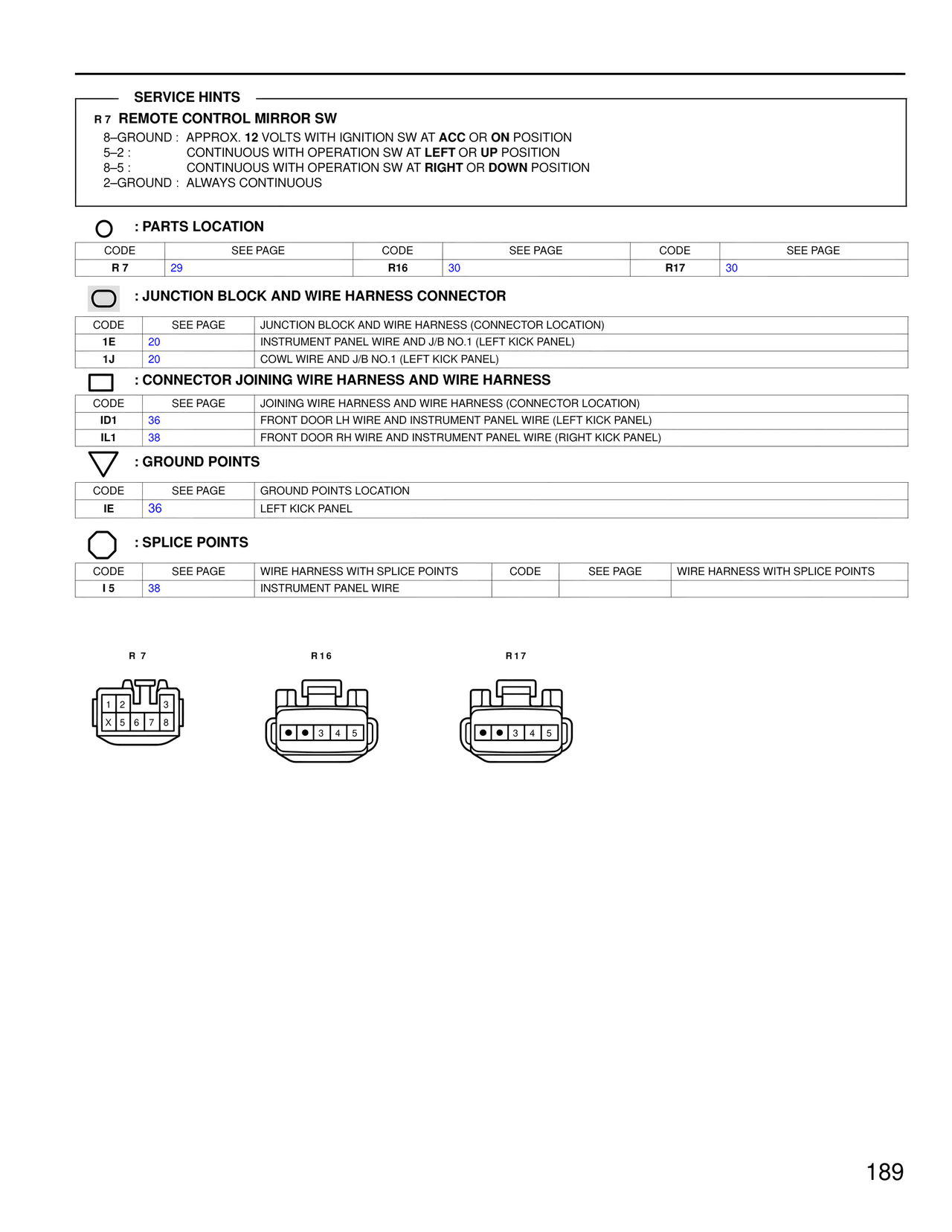

Service Hints — MK4 Supra Wiring Diagrams, page 186
100%
Page text (OCR transcript)
SERVICE HINTS
R 7  REMOTE CONTROL MIRROR SW
8–GROUND :  APPROX. 12 VOLTS WITH IGNITION SW AT ACC OR ON POSITION
5–2 :          CONTINUOUS WITH OPERATION SW AT LEFT OR UP POSITION
8–5 :          CONTINUOUS WITH OPERATION SW AT RIGHT OR DOWN POSITION
2–GROUND :  ALWAYS CONTINUOUS

: PARTS LOCATION
CODE     SEE PAGE     CODE     SEE PAGE     CODE     SEE PAGE
R 7      29           R16      30           R17      30

: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE     SEE PAGE     JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1E       20           INSTRUMENT PANEL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1J       20           COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)

: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE     SEE PAGE     JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
ID1      36           FRONT DOOR LH WIRE AND INSTRUMENT PANEL WIRE (LEFT KICK PANEL)
IL1      38           FRONT DOOR RH WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)

: GROUND POINTS
CODE     SEE PAGE     GROUND POINTS LOCATION
IE       36           LEFT KICK PANEL

: SPLICE POINTS
CODE     SEE PAGE     WIRE HARNESS WITH SPLICE POINTS     CODE     SEE PAGE     WIRE HARNESS WITH SPLICE POINTS
I 5      38           INSTRUMENT PANEL WIRE

R 7
1  2     3
X  5  6  7  8

R16
•  •  3  4  5

R17
•  •  3  4  5

189
