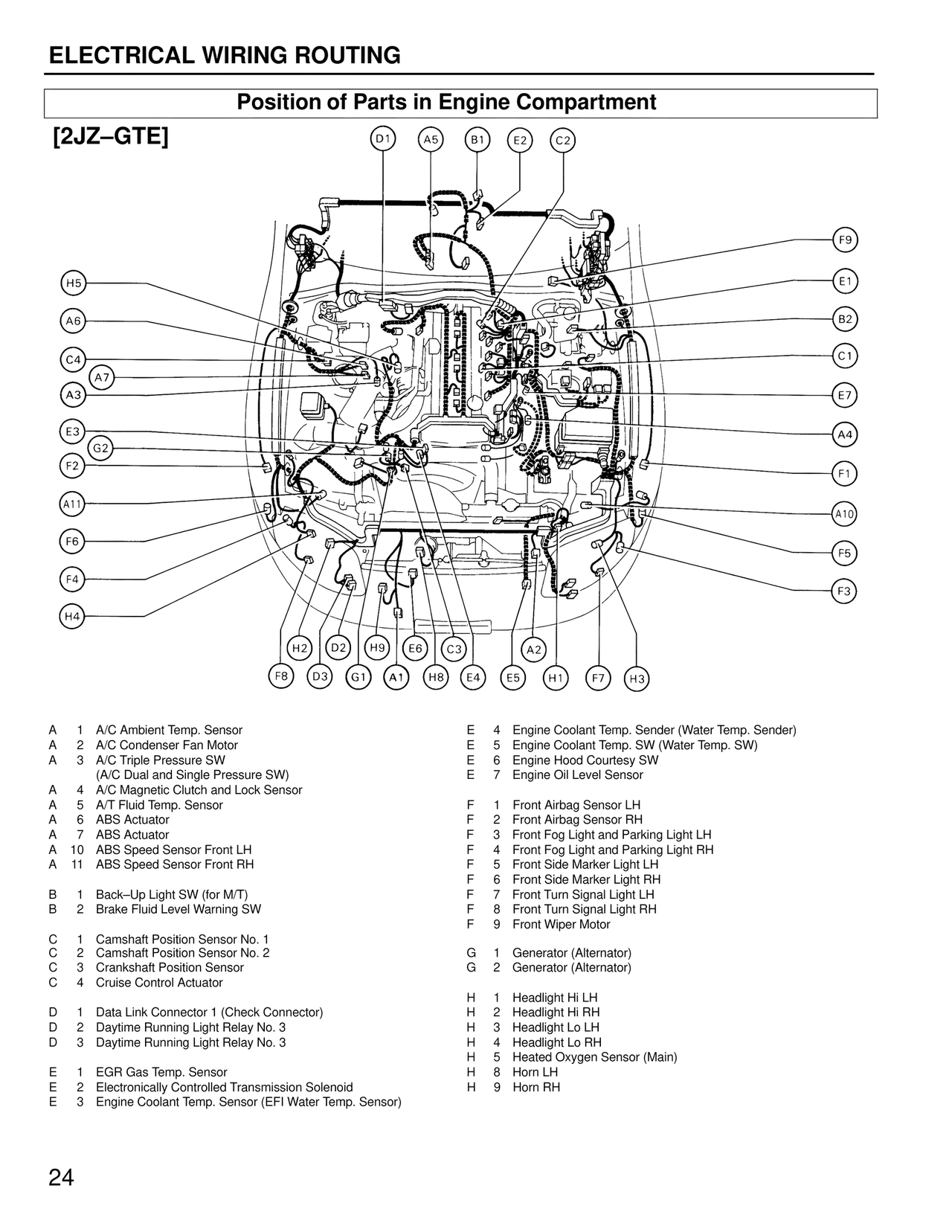

ELECTRICAL WIRING ROUTING

Position of Parts in Engine Compartment

[2JZ–GTE]

A 1 A/C Ambient Temp. Sensor
A 2 A/C Condenser Fan Motor
A 3 A/C Triple Pressure SW
(A/C Dual and Single Pressure SW)
A 4 A/C Magnetic Clutch and Lock Sensor
A 5 A/T Fluid Temp. Sensor
A 6 ABS Actuator
A 7 ABS Actuator
A 10 ABS Speed Sensor Front LH
A 11 ABS Speed Sensor Front RH

B 1 Back–Up Light SW (for M/T)
B 2 Brake Fluid Level Warning SW

C 1 Camshaft Position Sensor No. 1
C 2 Camshaft Position Sensor No. 2
C 3 Crankshaft Position Sensor
C 4 Cruise Control Actuator

D 1 Data Link Connector 1 (Check Connector)
D 2 Daytime Running Light Relay No. 3
D 3 Daytime Running Light Relay No. 3

E 1 EGR Gas Temp. Sensor
E 2 Electronically Controlled Transmission Solenoid
E 3 Engine Coolant Temp. Sensor (EFI Water Temp. Sensor)
E 4 Engine Coolant Temp. Sender (Water Temp. Sender)
E 5 Engine Coolant Temp. SW (Water Temp. SW)
E 6 Engine Hood Courtesy SW
E 7 Engine Oil Level Sensor

F 1 Front Airbag Sensor LH
F 2 Front Airbag Sensor RH
F 3 Front Fog Light and Parking Light LH
F 4 Front Fog Light and Parking Light RH
F 5 Front Side Marker Light LH
F 6 Front Side Marker Light RH
F 7 Front Turn Signal Light LH
F 8 Front Turn Signal Light RH
F 9 Front Wiper Motor

G 1 Generator (Alternator)
G 2 Generator (Alternator)

H 1 Headlight Hi LH
H 2 Headlight Hi RH
H 3 Headlight Lo LH
H 4 Headlight Lo RH
H 5 Heated Oxygen Sensor (Main)
H 8 Horn LH
H 9 Horn RH

24
