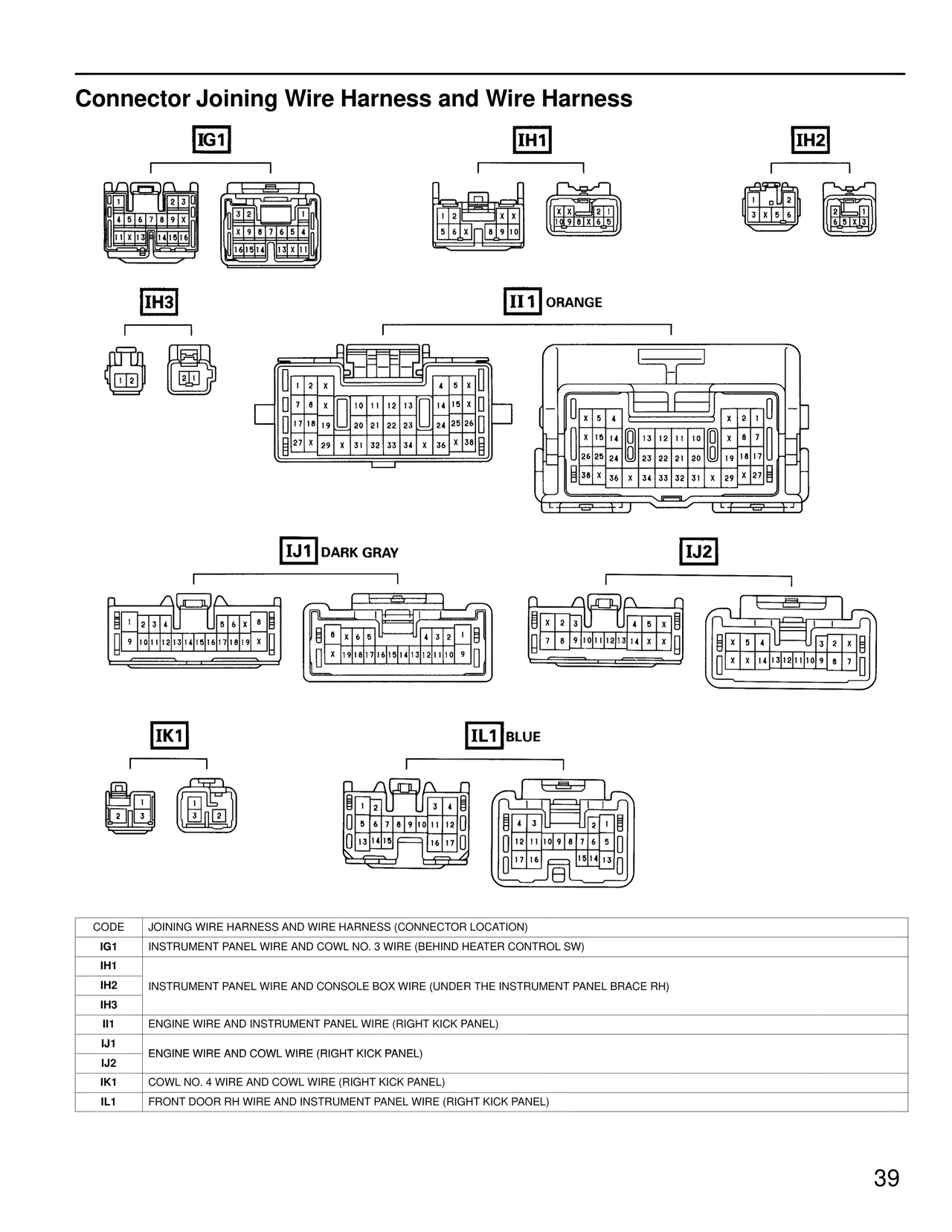

Connector Joining Wire Harness and Wire Harness

IG1

IH1

IH2

IH3

II1 ORANGE

1 2 X
4 5 X
7 8 X
10 11 12 13
14 15 X
17 18 19
20 21 22 23
24 25 26
27 X
29 X
31 32 33 34 X
36
38

X 5 4
X 2
X 15 14
13 12 11 10
X 8 7
26 25 24
23 22 21 20
19 18 17
38 X
36 X
34 33 32 31 X
29 X 27

IJ1 DARK GRAY

IJ2

1 2 3 4
5 6 X 8
9 10 11 12 13 14 15 16 17 18 19 X

8 X 6 5
4 3 2 1
X 19 18 17 16 15 14 13 12 11 10 9

X 2 3
4 5 X
7 8 9 10 11 12 13 14 X

X 5 4
3 2 X
X 14 13 12 11 10 9 8 7

IK1

IL1 BLUE

2 3
3 2

1 2
3 4
5 6 7 8 9 10 11 12
13 14 15
16 17

4 3
2 1
12 11 10 9 8 7 6 5
17 16
15 14 13

CODE	JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IG1	INSTRUMENT PANEL WIRE AND COWL NO. 3 WIRE (BEHIND HEATER CONTROL SW)
IH1
IH2	INSTRUMENT PANEL WIRE AND CONSOLE BOX WIRE (UNDER THE INSTRUMENT PANEL BRACE RH)
IH3
II1	ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)
IJ1	ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL)
IJ2
IK1	COWL NO. 4 WIRE AND COWL WIRE (RIGHT KICK PANEL)
IL1	FRONT DOOR RH WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)

39
