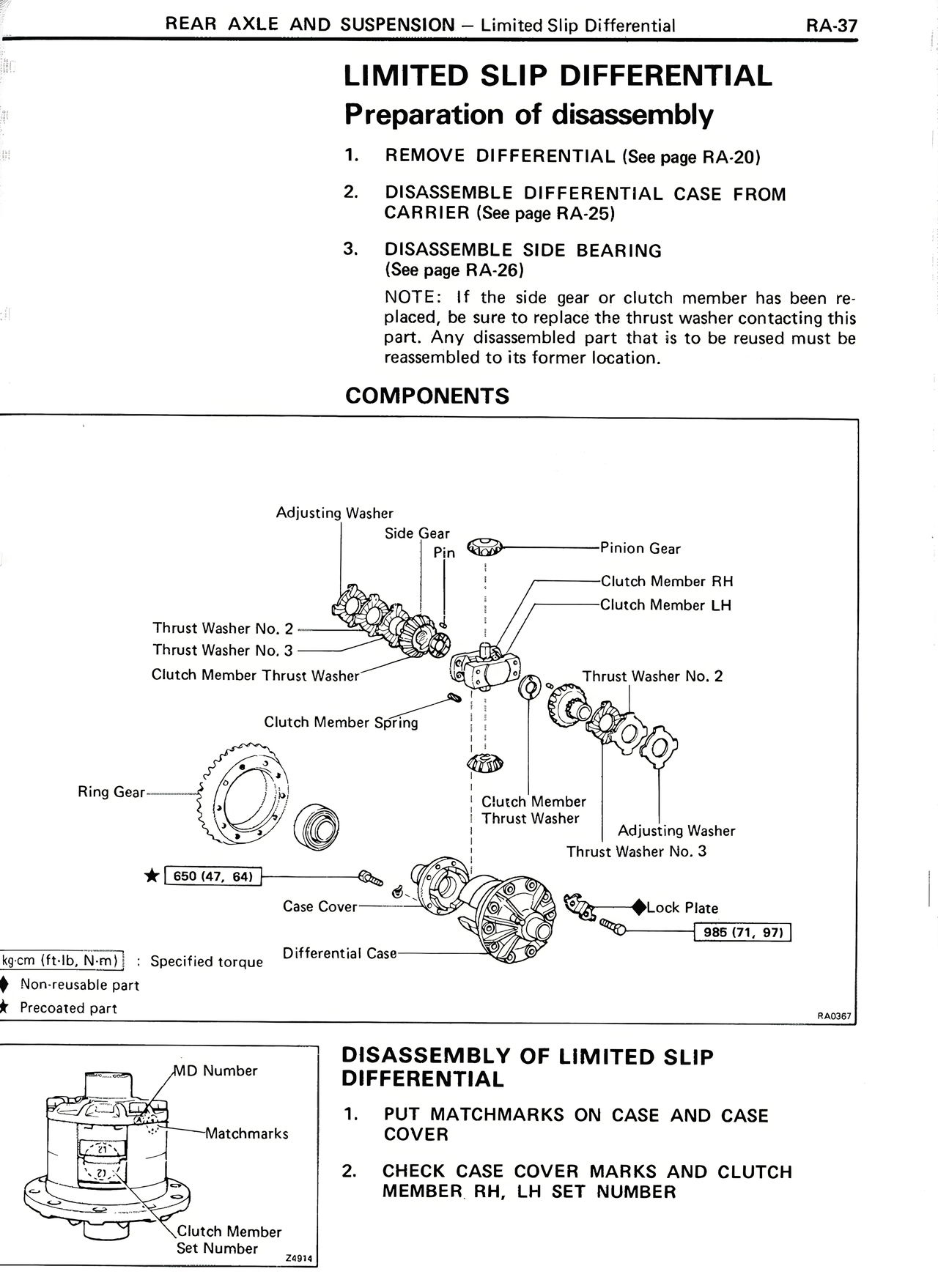

LIMITED SLIP DIFFERENTIAL
Preparation of disassembly
1. REMOVE DIFFERENTIAL (See page RA-20)
2. DISASSEMBLE DIFFERENTIAL CASE FROM CARRIER (See page RA-25)
3. DISASSEMBLE SIDE BEARING (See page RA-26)
NOTE: If the side gear or clutch member has been replaced, be sure to replace the thrust washer contacting this part. Any disassembled part that is to be reused must be reassembled to its former location.
COMPONENTS
Adjusting Washer
Side Gear Pin
Pinion Gear
Clutch Member RH
Clutch Member LH
Thrust Washer No. 2
Thrust Washer No. 3
Clutch Member Thrust Washer
Clutch Member Spring
Ring Gear
Clutch Member Thrust Washer
Adjusting Washer
Thrust Washer No. 3
Case Cover
Lock Plate
Differential Case
★ [B50 (47, 84)]
kg·cm (ft·lb, N·m) : Specified torque
◆ Non-reusable part
★ Precoated part
[98B (71, 97)]
RA2087
MD Number
Matchmarks
Clutch Member Set Number
ZA183
DISASSEMBLY OF LIMITED SLIP DIFFERENTIAL
1. PUT MATCHMARKS ON CASE AND CASE COVER
2. CHECK CASE COVER MARKS AND CLUTCH MEMBER RH, LH SET NUMBER
