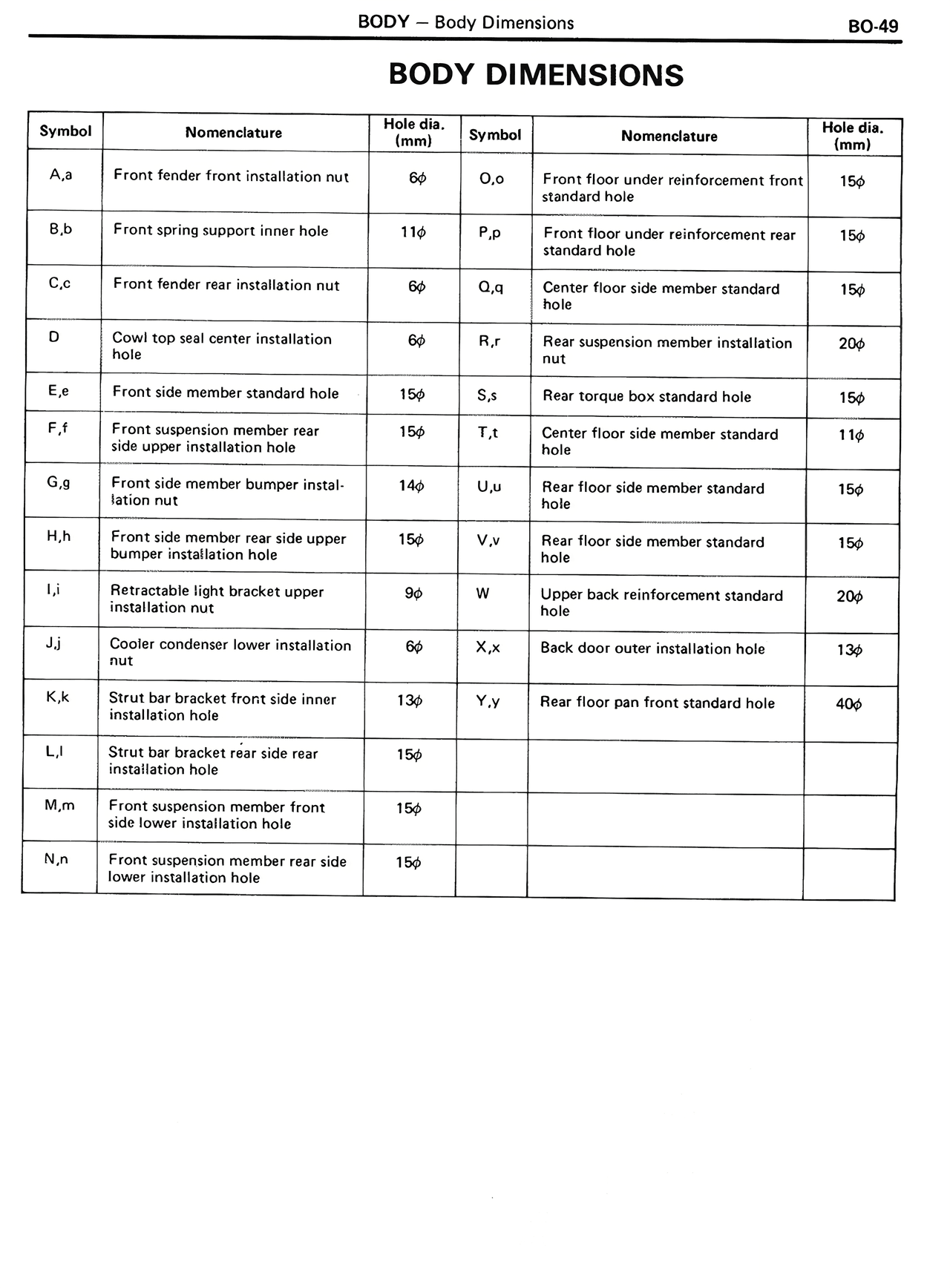

Body Dimensions — MK2 Supra Body, page 49
100%
Page text (OCR transcript)
BODY DIMENSIONS

Symbol	Nomenclature	Hole dia. (mm)
A,a	Front fender front installation nut	6φ
B,b	Front spring support inner hole	11φ
C,c	Front fender rear installation nut	6φ
D	Cowl top seal center installation hole	6φ
E,e	Front side member standard hole	15φ
F,f	Front suspension member rear and upper installation hole	15φ
G,g	Front side member bumper installation nut	14φ
H,h	Front side member rear side upper bumper installation hole	15φ
I,i	Retractable light bracket upper installation nut	9φ
J,j	Cooler condenser lower installation hole	6φ
K,k	Strut bar bracket front side inner installation hole	13φ
L,l	Strut bar bracket rear side rear installation hole	15φ
M,m	Front suspension member front side lower installation hole	15φ
N,n	Front suspension member rear side lower installation hole	15φ

Symbol	Nomenclature	Hole dia. (mm)
O,o	Front floor under reinforcement front standard hole	15φ
P,p	Front floor under reinforcement rear standard hole	15φ
Q,q	Center floor side member standard hole	15φ
R,r	Rear suspension member installation nut	20φ
S,s	Rear torque box standard hole	15φ
T,t	Center floor side member standard hole	11φ
U,u	Rear floor side member standard hole	15φ
V,v	Rear floor side member standard hole	15φ
W	Upper back reinforcement standard hole	20φ
X,x	Back door outer installation hole	13φ
Y,y	Rear floor pan front standard hole	40φ
