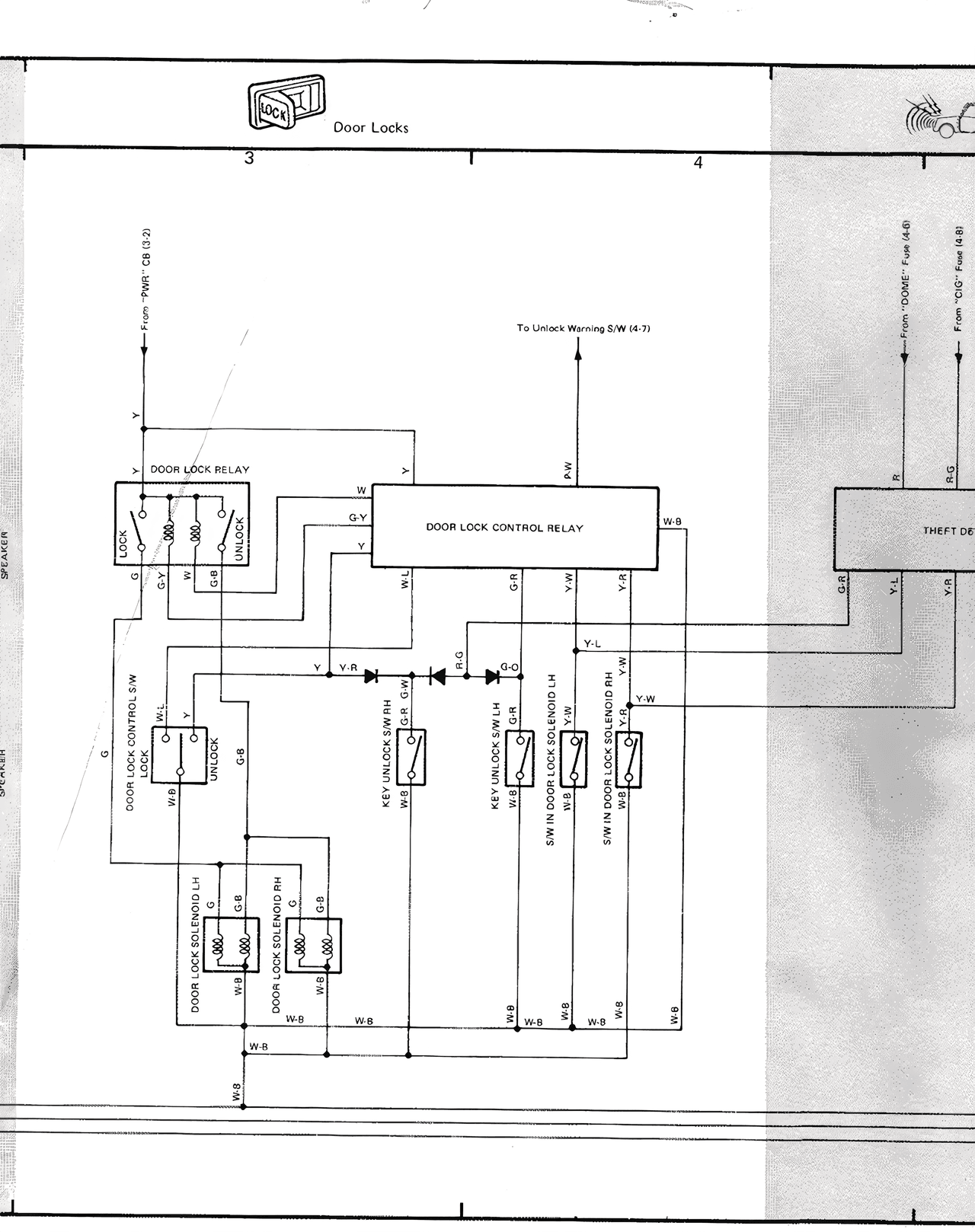

Electrical Wiring Diagrams — MK2 Supra Electrical Wiring Diagrams, page 20
100%
Page text (OCR transcript)
Door Locks

To Unlock Warning S/W (4-2)

DOOR LOCK RELAY

DOOR LOCK CONTROL RELAY

DOOR LOCK CONTROL S/W

KEY UNLOCK WARN S/W

KEY UNLOCK WARN S/W

DOOR L.

DOOR R.

RR MAIN UNLOCK S/W

RR MAIN UNLOCK S/W

RR MAIN LOCK S/W

RR MAIN LOCK S/W
