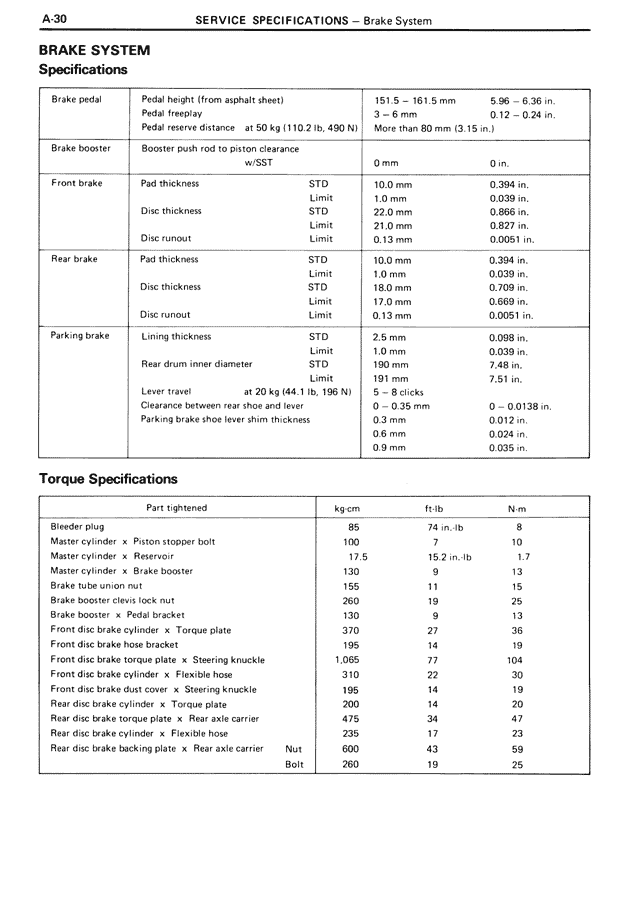

BRAKE SYSTEM
Specifications
Brake pedal
Pedal height (from asphalt sheet)
151.5 – 161.5 mm
5.96 – 6.36 in.
Pedal freeplay
3 – 6 mm
0.12 – 0.24 in.
Pedal reserve distance at 50 kg (110.2 lb, 490 N)
More than 80 mm (3.15 in.)
Brake booster
Booster push rod to piston clearance
w/SST
0 mm
0 in.
Front brake
Pad thickness
STD
10.0 mm
0.394 in.
Limit
1.0 mm
0.039 in.
Disc thickness
STD
22.0 mm
0.866 in.
Limit
21.0 mm
0.827 in.
Disc runout
Limit
0.13 mm
0.0051 in.
Rear brake
Pad thickness
STD
10.0 mm
0.394 in.
Limit
1.0 mm
0.039 in.
Disc thickness
STD
18.0 mm
0.709 in.
Limit
17.0 mm
0.669 in.
Disc runout
Limit
0.13 mm
0.0051 in.
Parking brake
Lining thickness
STD
2.6 mm
0.098 in.
Limit
1.0 mm
0.039 in.
Rear drum inner diameter
STD
190 mm
7.48 in.
Limit
191 mm
7.51 in.
Lever travel
at 20 kg (44.1 lb, 196 N)
5~ 8 clicks
Clearance between rear shoe and lever
0 – 0.35 mm
0 – 0.0138 in.
Parking brake shoe lever shim thickness
0.3 mm
0.012 in.
0.6 mm
0.024 in.
0.9 mm
0.035 in.
Torque Specifications
Part tightened
kg·cm
ft·lb
N·m
Bleeder plug
85
74 in.·lb
8
Master cylinder × Piston stopper bolt
100
7
10
Master cylinder × Reservoir
17.5
15 in.·lb
1.7
Master cylinder × Brake booster
130
9
13
Brake tube union nut
155
11
15
Brake booster check lock nut
260
19
25
Brake booster × Pedal bracket
130
9
13
Front disc brake cylinder × Torque plate
370
27
36
Front disc brake hose bracket
195
14
19
Front disc brake torque plate × Steering knuckle
1,065
77
104
Front disc brake cylinder × Flexible hose
310
22
30
Front disc brake dust cover × Steering knuckle
195
14
19
Rear disc brake cylinder × Torque plate
200
14
20
Rear disc brake torque plate × Rear axle carrier
475
34
47
Rear disc brake cylinder × Flexible hose
235
17
23
Rear disc brake backing plate × Rear axle carrier
Nut
600
43
59
Bolt
260
19
25
