Charging System — MK3 Supra Charging System wiring diagram, page 2
100%
Page text (OCR transcript)

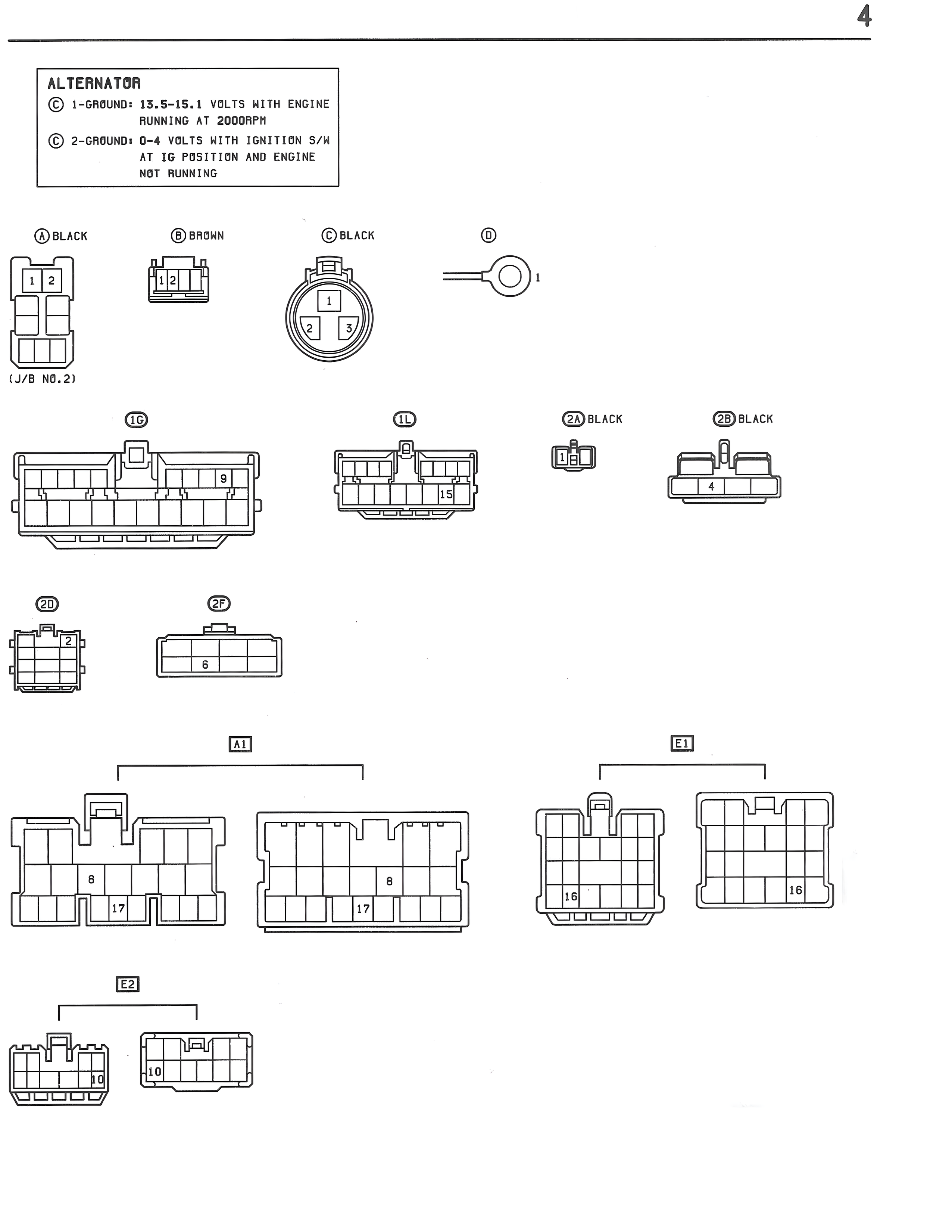

4

ALTERNATOR
⊕ 1-GROUND: 13.5-15.1 VOLTS WITH ENGINE
RUNNING AT 2000RPM
⊕ 2-GROUND: 0-4 VOLTS WITH IGNITION S/W
AT IG POSITION AND ENGINE
NOT RUNNING

ⒶBLACK    ⒷBROWN    ⒸBLACK    Ⓓ
[Connector diagrams with numbered pins]
1 2
1 2
1
2 3
(J/B NO.2)

ⒾⒼ    ⒾⒾ    21BLACK    28BLACK
[Connector diagrams with numbered pins]
1  9
16
4

2D    2F
[Connector diagrams with numbered pins]
8

A1    E1
[Connector diagrams with numbered pins]
8    8
18    18
17    17

E2
[Connector diagrams with numbered pins]
10
