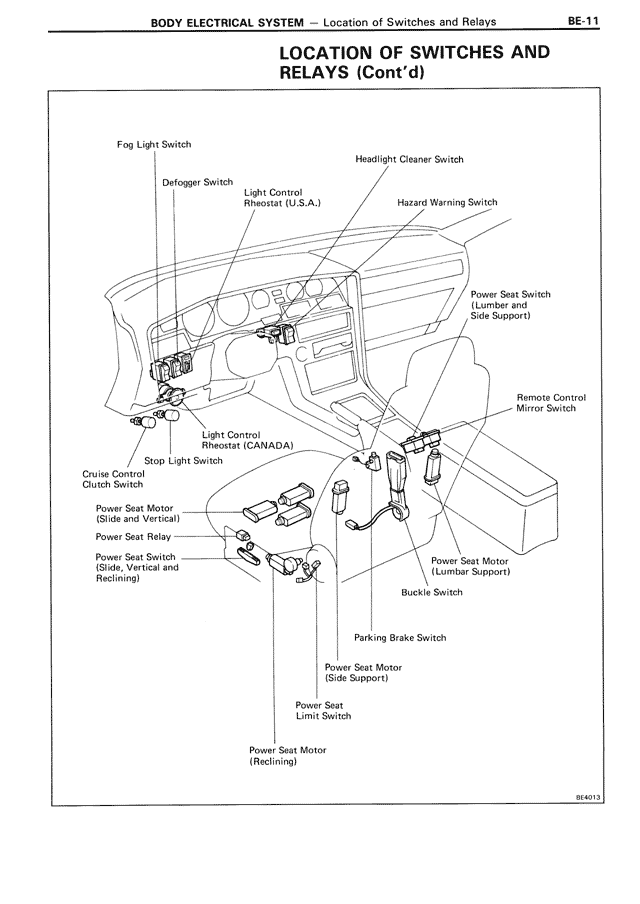

LOCATION OF SWITCHES AND RELAYS (Cont'd) — MK3 Supra Body Electrical System, page 11
100%
LOCATION OF SWITCHES AND RELAYS (Cont'd) Fog Light Switch Defogger Switch Light Control Rheostat (U.S.A.) Headlight Cleaner Switch Hazard Warning Switch Power Seat Switch (Lumbar and Side Support) Remote Control Mirror Switch Light Control Rheostat (CANADA) Stop Light Switch Cruise Control Clutch Switch Power Seat Motor (Side and Vertical) Power Seat Relay Power Seat Switch (Side, Vertical and Reclining) Power Seat Motor (Lumbar Support) Buckle Switch Parking Brake Switch Power Seat Motor (Side Support) Power Seat Limit Switch Power Seat Motor (Reclining) BE4013
