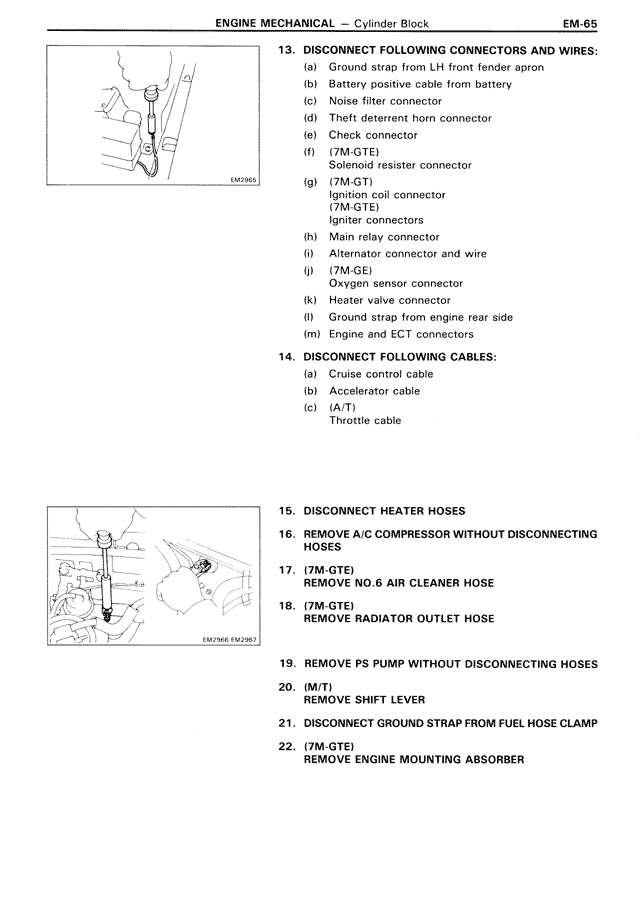

ENGINE MECHANICAL — Cylinder Block — MK3 Supra Engine Mechanical, page 65
100%
13. DISCONNECT FOLLOWING CONNECTORS AND WIRES: (a) Ground strap from LH front fender apron (b) Battery positive cable from battery (c) Noise filter connector (d) Theft deterrent horn connector (e) Check connector (f) (7M-GTE) Solenoid resistor connector (g) (7M-GT) VSV connector (7M-GTE) Igniter connectors (h) Main relay connector (i) Alternator connector and wire (j) (7M-GE) Oxygen sensor connector (k) Heater valve connector (l) Ground strap from engine rear side (m) Engine and ECT connectors 14. DISCONNECT FOLLOWING CABLES: (a) Cruise control cable (b) Accelerator cable (c) (A/T) Throttle cable 15. DISCONNECT HEATER HOSES 16. REMOVE A/C COMPRESSOR WITHOUT DISCONNECTING HOSES 17. (7M-GTE) REMOVE NO.6 AIR CLEANER HOSE 18. (7M-GTE) REMOVE RADIATOR OUTLET HOSE 19. REMOVE PS PUMP WITHOUT DISCONNECTING HOSES 20. (M/T) REMOVE SHIFT LEVER 21. DISCONNECT GROUND STRAP FROM FUEL HOSE CLAMP 22. (7M-GTE) REMOVE ENGINE MOUNTING ABSORBER
