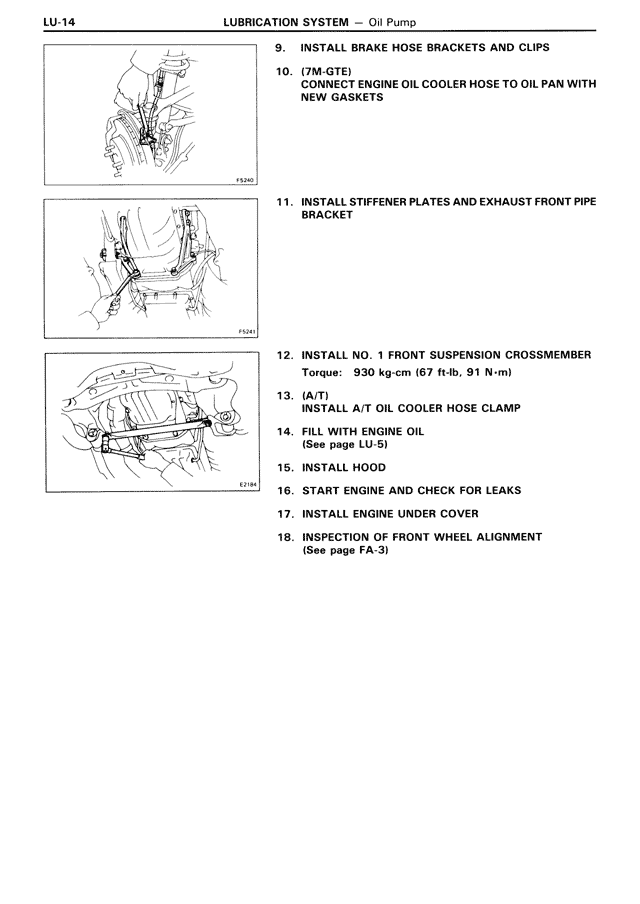

LUBRICATION SYSTEM — Oil Pump — MK3 Supra Lubrication System, page 14
100%
LU-14 LUBRICATION SYSTEM — Oil Pump 9. INSTALL BRAKE HOSE BRACKETS AND CLIPS 10. (7M-GTE) CONNECT ENGINE OIL COOLER HOSE TO OIL PAN WITH NEW GASKETS 11. INSTALL STIFFENER PLATES AND EXHAUST FRONT PIPE BRACKET 12. INSTALL NO. 1 FRONT SUSPENSION CROSSMEMBER Torque: 930 kg-cm (67 ft-lb, 91 N-m) 13. (A/T) INSTALL A/T OIL COOLER HOSE CLAMP 14. FILL WITH ENGINE OIL (See page LU-5) 15. INSTALL HOOD 16. START ENGINE AND CHECK FOR LEAKS 17. INSTALL ENGINE UNDER COVER 18. INSPECTION OF FRONT WHEEL ALIGNMENT (See page FA-3)
